MDC-700系列
Modbus 是最常見的工業協議，大多數 PLC、控制器和工業軟件都可以通過該協議進行通信。 Modbus 數據集中器通過顯著減少輪詢的設備數量並提高數據收集效率來提高 SCADA 計算機的效率。
MDC 模組取代了 Modbus 主站，並被編程為輪詢許多串行 Modbus 從站設備並將它們的值存儲到共享內存中。由於串行通信通常是一個緩慢的過程，因此許多 MDC 模組一次輪詢一個串行設備比一台主計算機一次輪詢一個串行設備要高效得多。然後 SCADA 計算機可以一次輪詢 MDC 以獲取來自多台機器的數據；使這個過程更有效率。當引入額外的位置或設備時，他們可以在每個位置添加額外的 MDC，並且只會最低限度地減慢數據收集過程。

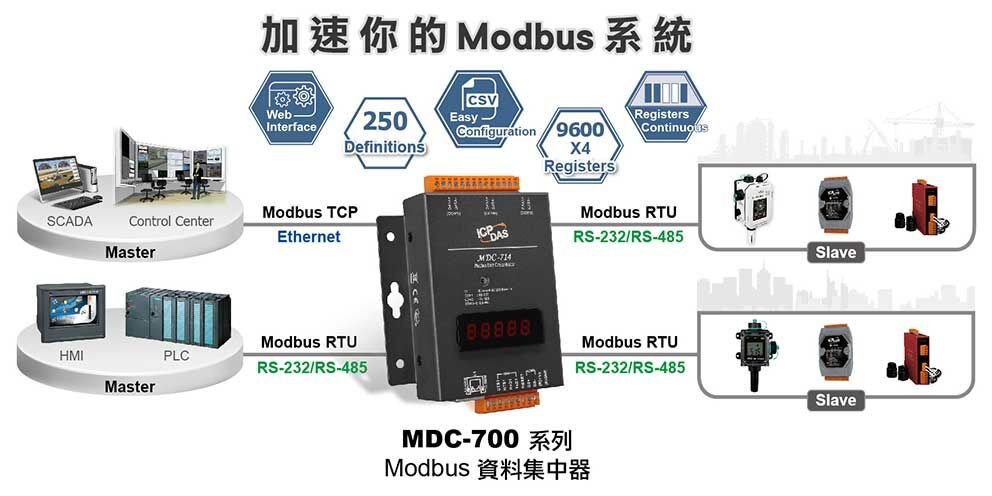

Modbus 數據集中器
MDC 執行預定義的 Modbus/RTU 命令，以通過 RS-232/485 從/向 Modbus/RTU 從設備讀取/寫入數據。它將從設備的數據鏡像到自己的共享內存中。並且它最多接受8個Modbus/TCP主設備直接讀/寫數據形式/到共享內存，而不是一個一個輪詢每個Modbus/RTU從設備。
這種方式不僅使 RS-232/485 上的數據可以共享給多個 Modbus/TCP master，而且縮短了從/向多個 Modbus/RTU 從設備讀取/寫入數據的時間。
這種方式不僅使 RS-232/485 上的數據可以共享給多個 Modbus/TCP master，而且縮短了從/向多個 Modbus/RTU 從設備讀取/寫入數據的時間。
強大的共享內存能力
MDC 最多可以執行 250 個輪詢定義。並且內部共享內存有四個表來存儲輪詢的AI、AO、DI和DO數據。每個表最多可存儲 9600 個寄存器。Config.CSV 可簡化大量定義的編輯工作
Modbus 輪詢定義在 Config.CSV 文件中定義。 編輯/檢查大量投票定義是一項艱鉅的工作，可能有機會出錯。 CSV 格式的文件可以通過使用 Excel 簡化工作。 此外，內置網絡服務器允許用戶通過簡單的鼠標點擊操作導入/導出 Config.CSV。Web Sever 以簡化操作並顯示清晰的信息
IP 地址、配置文件、Config.CSV 可以通過 Web 服務器簡單地配置。並且所有 Modbus 輪詢定義的執行結果都顯示在網頁上。調試哪個 Modbus/RTU 設備有通訊問題非常容易。而 MDC 固件會暫時跳過異常的 Modbus 輪詢定義，以平滑地執行整個輪詢而不進行分發。
應用：
MDC-211-433
433 MHz Modbus 資料集中器
特色
- 433MHz射頻
- 支持Modbus RTU/TCP協議
- 加速讀取多個 Modbus RTU 設備
- 最多 240 個定義的 Modbus 輪詢命令
- 每個 DI/DO/AI/AO 多達 9600 個 Modbus 寄存器的數據池
- 支持射頻、以太網和 RS -232/485
介紹
MDC -211 -433是ICP DAS開發的Modbus資料集中器，具有以太網、433MHz無線、RS-232和RS-485通訊接口，可以將Modbus RTU設備連接到以太網網絡。 MDC -211 -433 可以根據用戶自定義的命令表讀取Modbus RTU設備的數據，將不同的Modbus RTU設備的數據整合成連續地址的格式，以便遠程監控主機連接到MDC -211 -433 從以太網一次訪問多個 Modbus RTU 設備的數據。 通過MDC -211 -433的Modbus數據集中管理功能，以及以太網絡便捷的鏈接和通訊能力，可以快速建立穩定的遠程監控系統，簡化數據採集操作過程中的複雜性，減少以太網絡 流量負載，提高系統效率。
MDC-211-WF
Wi-Fi Modbus 資料集中器
特色
- 兼容 IEEE 802.11 a/b/g 標準
- 支持基礎設施和限制 -AP 模式
- 支持 WEP、WPA 和 WPA2 加密機制
- 支持Modbus TCP/RTU協議
- 兼容 WF -2000 I/O 模組
- 支持以太網、RS -232/485 和 Wi-Fi 接口
介紹
MDC -211 -WF 是一種 Modbus 資料集中器，用於訪問來自不同 Modbus 從設備的數據，這些設備具有由集中器確定範圍的連續 Modbus 地址表。 最多可以執行 240 個 Modbus 命令來通過 Wi-Fi/RS -232/485 從 Modbus 從設備讀取數據，並且最多允許 6 個 Modbus/TCP 主設備通過以太網獲取輪詢數據。 Modbus/TCP masters直接讀/寫MDC -211 -WF中的數據，而不是一個一個輪詢每個Modbus slave設備。 這種方式不僅可以讓 Wi-Fi/RS -232/485 上的數據共享給多個 Modbus/TCP master，而且縮短了從/向多個 Modbus/RTU 從設備讀取/寫入數據的時間。
MDC-211-ZT
資料集中器
特色
- 完全符合 2.4 G（IEEE802.15.4/ ZigBee 規範）
- 升級具有以太網通信能力的 ZigBee I/O 模組
- 支持Modbus TCP/RTU協議
- 支持MQTT v3.1客戶端協議
- 支持 I/O 數據記錄器 (MicroSD) 功能
- 多達 9600 個寄存器的數據池
- 最多 240 個定義的 Modbus 輪詢命令
- 加快讀取ZT -2000系列模組的時間
- 支持 ZigBee、以太網和 RS 232/485 接口
介紹
MDC -211 -ZT 是一種 Modbus 資料集中器，用於通過 ZigBee 無線網狀網絡集中管理分散的 I/O 數據。 它通過集中器範圍內的連續 Modbus 地址表訪問來自不同 Modbus 從設備的數據。 通過 ZigBee/RS -232/RS - 485 最多可以執行 240 個 Modbus 命令從 Modbus 從設備讀取數據，並且最多允許 8 個 Modbus/TCP 主設備通過以太網獲取輪詢數據。 這種方式不僅可以讓 ZigBee/RS -232/RS -485 上的數據可以共享給多個 Modbus/TCP master，還可以減少 ZigBee/Ethernet 流量負載，提高系統性能。 是用戶快速建立遠程監控系統的最佳解決方案。
|
|
||||||||
|
Modbus 資料集中器
|
||||||||
| 系列 | 型號 | 無線 | 數據記錄器 | 有線 | ||||
|---|---|---|---|---|---|---|---|---|
| 標準 | 頻率 | 專用 I/O 模組 | 數據記錄器 | Ethernet | RS-232 | RS-485 | ||
 |
MDC-711 | - | - | - | - | 10/100M | 1 | 1 |
| MDC-714 | - | - | - | - | 1 | 4 | ||
| MDC-714i | - | - | - | - | 1 | 1（非隔離） 3（隔離） |
||
| MDC-741 | - | - | - | - | 4 | 1 | ||
| MDC-771 | - | - | - | - | 7 | 1 | ||
 |
MDCL-705i | - | - | - | Yes | 10/100M | - | 2（非隔離） 3（隔離） |
 |
MDC-211-WF | Wi-Fi | 2.4 GHz 5 GHz |
- | - | 10/100M | 1 | 1 |
| MDC-211-ZT | ZigBee | 2.4 GHz | ZT-2000 系列 | - | 1 | 1 | ||
| MDC-211-433 | Radio | 433 MHz | - (注釋1) | - | 1 | 1 | ||
|
注釋1：可以通過無線電連接常規 RS-232/485 I/O 模組到 RS-232/485 轉換器 RFU-433。
|
||||||||
