MDCL-705i
Modbus 資料集中器，配備 Ethernet, RS-485 並且提供資料記錄功能
特色
- 支援Modbus RTU Master及Slave 和 Ethernet 口上的 Modbus TCP slave
- 最多可與8台Modbus TCP主機連線交換資料
- 可收集管理DI/DO/AI/AO各9600筆資料
- 最高可設定250個Modbus讀取命令
- 具有 2.5 kV 隔離保護的串行端口（用於 COM3、COM4 和 COM5）
- 提供網頁界面，無須額外安裝軟體
- 使用CSV 檔案編輯組態設定, 支援匯出/匯入功能
- 將採集的數據記錄到 microSD 卡中，並使用實時時鐘為它們打上時間戳，以供後續分析
- 降低讀寫資料的時間, 提升系統效能
介紹
MDCL-705i 為具備乙太網路與RS-485 通訊界面的Modbus 資料集中記錄器，能將Modbus RTU 設備連結到乙太網路；MDC-700 會依據使用者自訂的命令表，依序讀取Modbus RTU 設備的資料，並將不同Modbus RTU 設備的資料整合為連續位址的格式，遠端監控主機使用乙太網路連結到MDCL-705i 後可一次存取多個 Modbus RTU 設備的資料。透過MDCL-705i Modbus 資料集中器與乙太網路便捷的連結與通訊能力，使用者能夠快速的建立遠端監控系統並將分散的資料集中管理。
Modbus 資料集中器
使用 MDCL-705i 能簡化系統架構、擴充系統的彈性並提高系統效能。在各種產業廣泛使用的圖控系統 (SCADA) 使用MDCL-705i 資料集中器，只需簡單的設定就能將Modbus RTU設備升級到乙太網路，並能同時讓多台Modbus主機監控系統共享資料。
MDCL-705i 能儲存並處理 250筆Modbus RTU命令。針對Modbus通訊協定中定義的四種類型資料，個別提供9600個暫存器用以儲存不同型態的Modbus資料，遠端電腦主機能一次存取多個Modbus RTU設備的資料，具有節省網路流量及提高系統效能的優點。
具資料記錄功能的 Modbus 資料集中器
MDCL-705i 使用週期性的方式記錄使用者指定的 Modbus 暫存器資料，每筆資料最多可以包含 120 個參數。資料記錄會以 CSV 檔案格式儲存於內建的 microSD 記憶卡中，可透過內建網頁介面下載至電腦端，使用 Microsoft Excel軟體或純文字編輯器便可進行資料檢視及數據分析。
Modbus 資料集中器
使用 MDCL-705i 能簡化系統架構、擴充系統的彈性並提高系統效能。在各種產業廣泛使用的圖控系統 (SCADA) 使用MDCL-705i 資料集中器，只需簡單的設定就能將Modbus RTU設備升級到乙太網路，並能同時讓多台Modbus主機監控系統共享資料。
MDCL-705i 能儲存並處理 250筆Modbus RTU命令。針對Modbus通訊協定中定義的四種類型資料，個別提供9600個暫存器用以儲存不同型態的Modbus資料，遠端電腦主機能一次存取多個Modbus RTU設備的資料，具有節省網路流量及提高系統效能的優點。
具資料記錄功能的 Modbus 資料集中器
MDCL-705i 使用週期性的方式記錄使用者指定的 Modbus 暫存器資料，每筆資料最多可以包含 120 個參數。資料記錄會以 CSV 檔案格式儲存於內建的 microSD 記憶卡中，可透過內建網頁介面下載至電腦端，使用 Microsoft Excel軟體或純文字編輯器便可進行資料檢視及數據分析。

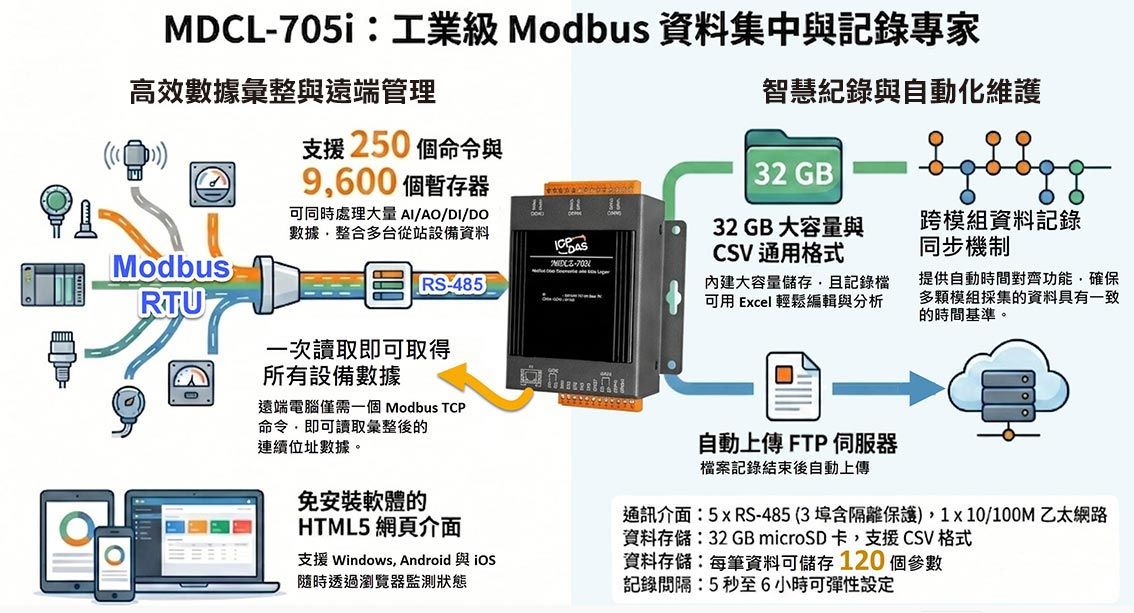

應用
相似產品
| 資料儲存 | |
|---|---|
| 資料格式 | Boolean, 16-bit Integer, 32-bit Integer and 32-bit Floating |
| 每一檔案最長儲存時間 | 1 hr, 2 hr, 6 hr, 12 hr, 24 hr |
| 檔案管理介面 | Built-in web server |
| 儲存媒體 | 32 GB microSD card |
| 檔案格式 | CSV |
| 時間間隔 | 5 sec, 10 sec, 30 sec, 1 min, 5 min, 10 min, 15 min, 30 min, 1 hr, 6 hr |
| 最大儲存筆數 | 120 parameters per record |
| 顯示 | |
|---|---|
| 類型 | 5-Digit 7 Segment LED Display (display system information) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x System, to (display heartbeat) |
| 乙太網路 | |
|---|---|
| Ports | 10/100 Base-TX, Auto MDI/MDIX |
| 通訊協定 | Modbus/TCP slave, HTTP |
| Socket 連線 | 8 Modbus/TCP |
| COM Ports | |
|---|---|
| Ports | 2 x 2-wire RS-485 (non-isolated) 3 x 2-wire RS-485 (2.5 kV isolation protection) |
| Baud Rate | 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200 bps |
| Data 格式 | N81, E81, O81 |
| 通訊協定 | Modbus RTU Master/Modbus RTU Slave |
| 輪詢定義數 | 250 definitions for all RS-485 ports |
| 共享記憶體 | 9600 registers for each of AI, AO, DI and DO data |
| 最多連線數 | 32 slaves for each RS-485 port |
| 電源 | |
|---|---|
| 輸入範圍 | +10 ~ +48 VDC |
| 功耗 | 2 W |
| 機構 | |
|---|---|
| 外殼 | Metal |
| 尺寸 (mm) | 97 x 120 x 42 (W x L x H) |
| 安裝 | DIN-Rail or Wall Mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90 % RH, Non-condensing |
