PCC-1416
4.3 吋觸控人機介面,電子式凸輪控制器
特色
- 高解析彩色觸控螢幕
- 前面板: IP65 防水防塵
- 支援虛擬數字鍵盤
- 支援二進制和格雷碼資料格式輸入
- 可搭配絕對型編碼器使用
- 配備 Start Input 腳位 (輸出保護)
- 提供 8 組工作模式、16 個輸出及 32 組區域設定
- 提供密碼保護機制
- 提供參數複製功能
- 簡易安裝及維護
介紹
PCC-1416 電子凸輪控制器採用數位信號處理技術，取代傳統機械凸輪系統，從而消除了機械噪音、避免機件磨損，並實現更高速、精確的運作。其數位化設定使得操作參數可以輕鬆更改，排除了金屬凸輪葉片難以調整的限制。該控制器在自動化和機器控制領域中發揮著重要作用，尤其適用於需要精確時間控制的應用，如自動車床、紡織機、印刷機、測試、裝配、包裝... 等。
- 簡單易用的操作介面

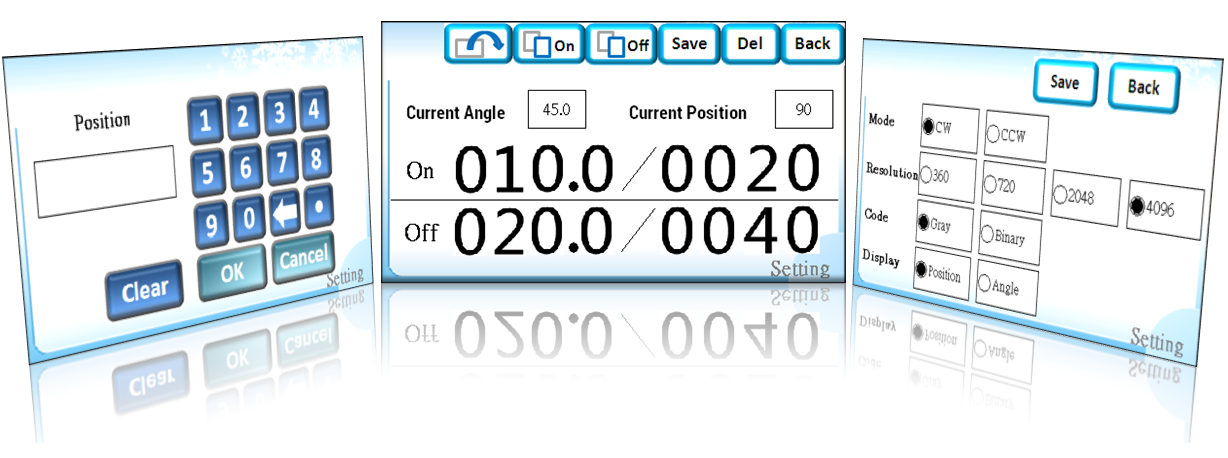

該控制器配備 4.3 吋高解析度彩色 TFT 觸控螢幕，提供直覺且便捷的操作介面，顯著簡化設置流程。每個操作頁面依功能區分，僅顯示必要資訊，避免資訊過於繁雜，使參數設定更加直觀易懂。虛擬數字鍵盤可快速輸入角度與位置數值，提升操作便利性。業主可以輕鬆複製 Bank 與 Output 參數，減化重複設置的繁瑣過程。
- 高解析度編碼器輸入
PCC-1416 支持二進制（Binary Code）和格雷碼（Gray Code）等資料格式，並可與絕對型編碼器（Absolute Encoder）搭配使用。其解析度可達 12 位元（4096 或 0.08°），實現更精細、穩定的運行，確保產品符合嚴格的規範，顯著提高質量與一致性。
- 8 組工作模式、16 個輸出及 32 組區域設定
控制器提供 8 組工作模式 (Banks)，每組模式可支持最多 32 組區域設定 (Area Settings)。每組區域設定可根據需求設定 ON/OFF 角度或位置參數，並可選擇一個（或共用）輸出 (CAM Output) 通道。業主可依據不同的生產需求快速切換至對應的模式，實現一機多用，提高生產線的靈活性與效率。
- 輸出保護與緊急停機
PCC-1416 配備 Start Input 腳位，必須接地後才允許輸出動作，可防止在機台測試、調整或移機過程中外接設備誤動作。此功能同時可用作緊急停機開關，供現場人員迅速控制系統，減少工安風險。
- 融合教導模式
除了手動輸入角度或位置數值，還可以直接將編碼器當前數值（Encoder current angle/position）帶入。教導模式已融入操作流程，控制器會主動更新數值，無需切換模式。
- 密碼保護與參數快速調整
內建密碼保護機制，有效防止未授權使用者修改參數。所有輸出區域等參數均已數位化處理，無需更換或重新設計物理凸輪，並可根據需求快速調整，輕鬆實現多樣化控制。
- 高耐用性
由於沒有傳統凸輪系統中易磨損的機械部件，電子凸輪控制器具有更長的使用壽命，且維護需求低。前面板的防水防塵外殼設計確保了控制器在惡劣環境中的可靠性。
應用
- 凸輪控制器在轉塔式測試機台的應用
凸輪控制器的主要職責是管理每個工作階段的開始與結束信號。當轉塔將料件送到下一個工位時，凸輪控制器會再次啟動工作階段的控制。若多個工位涉及相似的操作，凸輪控制器則能協調這些工位的工作進度，確保每個操作在正確的時機啟動和完成。這樣可以保證整個生產或測試過程的順利進行。由於轉塔式測試機台可能需要同時處理多達 30 個不同的工作階段，凸輪控制器的高效能與靈活性使其成為該類系統中的核心元件。
相似產品
| 顯示 | |
|---|---|
| 類型 | TFT LCD (65535 色), 壞點 <= 3 |
| 尺寸 | 4.3" |
| 背光壽命 | 20,000 小時 |
| 亮度 | 400 cd/m2 |
| 解析度 | 480 x 272 |
| 觸控螢幕 | 是 |
| LED 燈 | |
|---|---|
| 狀態 | 1 |
| 編碼器輸入 | |
|---|---|
| 軸數 | 1 |
| 模式 | CW/CCW (可軟體設定) |
| 編碼格式 | 二進制/格雷碼 |
| 解析度 | 12-bit (Max.) |
| 分辨率(PPR) | 360/720/2048/4096 |
| 頻率 | 1200 rpm @ 360 PPR 600 rpm @ 720 PPR 210 rpm @ 2048 PPR 105 rpm @ 4096 PPR |
| 數位輸入 | |
|---|---|
| 通道數 | 1x Start Input 3x Bank Input |
| 類型 | 濕接點 |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| ON 電壓準位 | + 3 VDC (Max.) |
| OFF 電壓準位 | + 10 ~ 24 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 16 |
| 類型 | 開集極 |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| 負載電壓 | + 30VDC (Max.) |
| 負載電流 | 100 mA / 每通道 |
| 反應速度 | 150 μs (Max.) |
| HMI | |
|---|---|
| 蜂鳴器 | 是 |
| 旋轉開關 | 0 ~ 9 |
| 重置按鈕 | 是 |
| USB | |
|---|---|
| Ports | 1x USB 3.1, 僅供更新程式使用 |
| 電源 | |
|---|---|
| 輸入範圍 | + 12 ~ 48 VDC |
| 功耗 | 2.5 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 131 x 114 x 54 |
| 面板開孔 (mm) | 120±1, 92±1 |
| 安裝 | 導軌安裝, 面板安裝 |
| 防水防塵等級 | 前面板: IP65 |
| 環境 | |
|---|---|
| 工作溫度 | -20 ~ +50°C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, 非凝露 |
