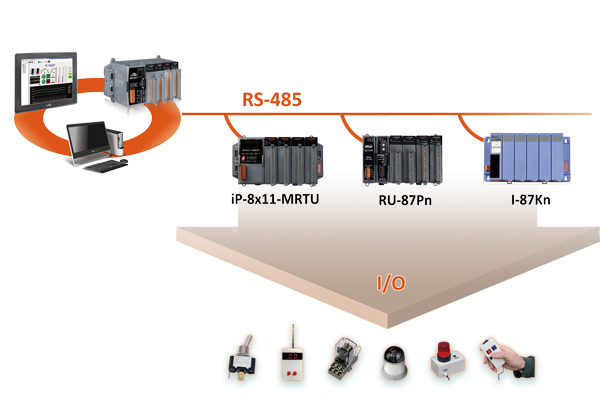

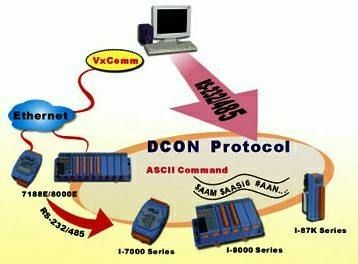

DCON 通訊協定是針對 I-7000/8000/87K 系列 I/O 模組的一種 "一問一答" 式的通訊協定 。它定義了一套簡單的 ASCII 文字格式的協定，像是 $AAN, $AASi6, #AAN, .., 等等。
|
|
|||||
|
模組化 RS-485 遠端 I/O 擴充單元
RU-87Pn 系列是用來擴充 RS-485 網路上面的 I-87K 系列的 I/O 模組。 它具備一個電源模組、一個 RS-485 的通訊介面、一個 CPU 模組和數個 I/O 插槽。 只有高卡版本之 I-87K 系列的 I/O 模組可以插在這個單元上面。 |
|||||
| 型號 | 自動組態 | 熱插拔 | RS-485 | 最大 Baud Rate | I/O 插槽 |
|---|---|---|---|---|---|
| RU-87P1-G | 是 | 是 | 1 | 115200 bps | 1 |
| RU-87P2-G | 2 | ||||
| RU-87P4-G | 4 | ||||
| RU-87P8-G | 8 | ||||
|
|
|||||||
|
RS-485 I/O 擴充單元
I-87Kn 系列是用來擴充 RS-485 網路上面的 I-87K 系列的 I/O 模組。 它具備一個電源模組、一個 RS-485 的通訊介面、一個 CPU 模組和數個 I/O 插槽。 只有高卡版本之 I-87K 系列的 I/O 模組可以插在這個單元上面。 |
|||||||
| 型號 | RS-485 | I/O 擴充插槽 | |||||
|---|---|---|---|---|---|---|---|
| 最大 Baud Rate | 最大距離 | 隔離 | 通訊協議 | 自動組態 | 熱插拔 | I/O 插槽 | |
| I-87K4 | 115200 bps | 1.2 km (4000 ft.) | 3000 VDC | DCON 通訊(ASCII 格式) | - | - | 4 |
| I-87K5 | 5 | ||||||
| I-87K8 | 8 | ||||||
| I-87K9 | 9 | ||||||
Modbus 在工業製造和環境監測的領域，是一種非常廣為人知的通訊協定。 適合用於一問一答( master-slave) 的分散式I/O 應用場合。此單元預先安裝了一個 Modbus 的 firmware。因此 PC, HMI or PLC 可以透過 RS-232/485 or Ethernet 等介面，以 Modbus/TCP 和 Modbus/RTU 的通訊協定和此 I/O 單元上的模組通訊。
除了基本的 I/O 單元功能之外，它還是一個配置了一個類似 DOS 的單工作業系統 (MiniOS7) 的可程式化控制器 ( 以 C 語言為基礎 ) 。 利用可以編譯出 16-bit 執行檔 (*.exe) 的程式編譯器來開發程式，然後下載到控制器裡面。如此一來，這個控制器就可以獨立運作了。
更多有關於 Modbus 通訊的訊息，請參閱：
網路上有兩個免費的程式編譯器 (Turbo C 2.0 and Turbo C++ 1.01)，我們建議客戶使用其中的 Turbo C++ 1.01。
我們提供的軟体開發工具，可以讓客戶可以對此 firmware 做客制化。此 SDK 包含了非常豐富的 Modbus 通訊命令，例如 Modbus/TCP master/slave, Modbus/RTU master/salve, Modbus/ASCII master, ... 等等。
|
|
|||||||
|
Modbus RTU 遠端 I/O 擴充單元
iP-8000-MRTU 系列產品是Modbus 串行I/O 擴充單元， 在工業監控應用中可以用串行端口來擴充I-8K 或是I-87K 系列的模塊， iP-8000-MRTU 支持超過50 個的 I/O 模組。 |
|||||||
| 型號 | CPU | SRAM | Flash | EEPROM | 乙太網路 | RS-232/ RS-485 |
I/O 插槽 |
|---|---|---|---|---|---|---|---|
| iP-8411-MRTU | 80186 或相容, 16-bit 及 80 MHz | 512 KB SRAM, 512 KB 雙電池備援 SRAM | 512 KB | 16 KB | - | 4 | 4 |
| iP-8811-MRTU | 8 | ||||||
