ViewPAC 介紹

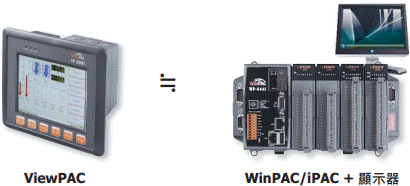

ViewPAC 系列是一款以 ARM 為基礎，結合了顯示、計算、I/O 及制等功能於一身的控制器。ViewPAC 實現了 在單一控制器上完美整合人機界面 (HMI)、資料獲取和控制等功能的訴求，打破了原有人機界面和控制器各自 獨立的傳統概念，避免了人機界面與控制器之間通訊帶來的諸多問題。
特色
Windows CE 7.0
- Web 伺服器
- FTP 伺服器
- Telnet 伺服器
- 支援 PC 開發軟體: Visual Studio.NET
液晶顯示器
5.7 吋、7 吋、8.4 吋、10.4 吋、12.1 吋、15 吋 TFT 觸控顯示器
I/O 插槽
I/O 插槽支援並列 I/O 模組 (高卡 I-8K 模組) 和串列 I/O 模組 (高卡 I-87K 模組)，共有超過 60 種以下的 I/O 模組可供選擇，包括 AI、AO、DI、DO、計時、計數、PWM 控制、運動控制 和工業通信等。
豐富的 I/O 擴充界面
支援多種的通訊介面，可用來擴展 I/O 並連接外部設備 :
- Ethernet
- RS-232/RS-485
- CAN bus
- GPS
- 2G/3G
- Wi-Fi
|
|
|||||||||
|
標準型 ViewPAC (Windows CE 7.0 作業系統)
此控制器支援以下軟體開發工具: 1.提供使用VS.NET 2008 來開發 I/O 模組用的 DLL 函式庫 2.提供使用VS.NET 2008 來開發 Modbus RTU 或 Modbus TCP 用的 DLL 函式庫 |
|||||||||
| 型號 | CPU | 系統 記憶體 |
非揮發性 記憶體 |
儲存 | VGA 解析度 |
PoE/ 乙太網路 |
USB埠 | RS-232/ RS-485 |
I/O 擴充 |
|---|---|---|---|---|---|---|---|---|---|
| VP-2201-CE7 | Cortex-A8, 1.0 GHz |
512 MB DDR3 SDRAM, 256 MB Flash |
128 KB MRAM, 16 KB EEPROM |
4 GB microSD 卡 |
7" (800 x 480) | 1 (PoE) | 2 | 2 | - |
| VP-3201-CE7 | 8.4" (800 x 600) | ||||||||
| VP-4201-CE7 | 10.4" (800 x 600) | 3 | |||||||
| VP-5201-CE7 | 12.1" (800 x 600) | ||||||||
| VP-6201-CE7 | 15" (1024 x 768) | ||||||||
| VP-1231-CE7 | 5.7" (640 x 480) | 1 | 1 | 2 | 3 | ||||
| VP-4231-CE7 | 10.4" (800 x 600) | 2 | |||||||
| VP-6231-CE7 | 15" (1024 x 768) | ||||||||
|
|
|||||||||
|
標準型 ViewPAC (Windows CE 5.0 作業系統)
此控制器支援以下軟體開發工具: 1. 提供使用VS.NET 2003/2005/2008來開發I/O模組用的DLL函式庫 2. 提供使用VS.NET 2003/2005/2008來開發Modbus RTU或Modbus TCP用的DLL函式庫 3. 提供OPC伺服器 (Quicker) |
|||||||||
| 型號 | CPU | 系統 記憶體 |
非揮發性 記憶體 |
儲存 | VGA 解析度 |
乙太網路 | USB埠 | RS-232/ RS-485 |
I/O 擴充 |
|---|---|---|---|---|---|---|---|---|---|
| VP-23W1-TC | PXA270 或相容, 32-bit, 520 MHz |
128 MB SDRAM |
512 KB 雙電池備援 SRAM, 16 KB EEPROM |
96 MB Flash, 4 GB microSD 卡 |
3.5" (320 x 240) | 1 | 1 | 2 | 3 |
| VP-25W1-TC | 5.7" (640 x 480) | ||||||||
| VP-4131-TC | 128 MB Flash, 4 GB microSD 卡 |
10.4" (800 x 600) | 2 | ||||||
I/O 模組分為並列 (parallel) 和串列 (serial) 兩種類型。並列模組 (I-8K 高卡系列 與 運動控制系列 ) 是高速模組，可裝在 XPAC, WinPAC, iPAC, ViewPAC 等系列 PAC；串列 I/O 模組 (I-87K 高卡系列 ) 除了可裝在 XPAC, WinPAC, iPAC, ViewPAC 等系列 PAC，亦可裝在 RU-87Pn、ET-87Pn、USB-87Pn 等系列 I/O 擴充模組。
這兩個系列之間的差異如下：
| 型號 | I-8K系列I/O模組 | I-87K系列I/O模組 |
|---|---|---|
| 微處理器 | - | 是 (8051) |
| 通訊介面 | 並列式匯流排 | 串列式匯流排 |
| 通訊速度 | 快 | 慢 |
| DI鎖存功能 | - | 是 |
| DI計數輸入 | - | 是(100 Hz) |
| 開機值 | - | 是 |
| 安全值 | - | 是 |
| 可編程AO壓擺率控制 | - | 是 |
更多相關資訊，請參閱以下連結：
遠端 I/O 擴充
Ethernet
ET-7000、ET-7200、ET-87Pn-MTCP和I-8KEn-MTCP為網路型I/O設備。PAC可透過乙太網路使用Modbus/TCP協定做遠端控制。提供使用C#和VB.net開發用之函式庫 nModbus.dll。
RS-485
FRnet
FRnet 是一個創新的工業現場總線。FRnet有許多特殊功能，例如：高速的I/O控制、即時的I/O同步更新功能、不需額外的通訊協定、簡易的設定及維護方式。PAC只需使用一I-8172W I/O模組，即可和FRnet I/O模組連接，實現高速分散式I/O網路(high-speed distributed I/O)。 提供使用C#、VB.net、VC和VB開發用之函式庫 pac_i8172w.dll。
CAN Bus
Controller Area Network (CAN) 是一種串列通訊，它能高效地支援分散式即時控制(distributed real-time control)，並且具有相當高的安全性。CAN具有錯誤處理機制和訊息等級(message priority)的觀念，讓網內傳輸的可信賴性和效率大為提升。此外，CAN還具有multi-master的能力，搭配感應器(sensors)和促動器(actuators)特別適合用來作智慧型控制網路。搭配I-8123、I-8124、I-87120，PAC可以實現CAN、CANopen和DeviceNet等所有功能。
VP-25W1 升級 VP-1231-CE7
