EtherCAT 分岐器模組
EtherCAT 支持幾乎任何拓撲像是線形，樹形或星形。 如果星形拓撲在特定點需要個分支，則可以使用 EtherCAT 分岐器代替多個從設備。 IN 端口是網絡的輸入端口。可以在 OUTx 端口上連接更多 EtherCAT 從 站模塊
佈線更便利
透過 EtherCAT 分岐器從站模組，直接轉換菊鏈拓撲 (Daisy-Chain) 多路分接拓撲 (Branch)，讓佈線更為容易
提昇除錯效率及降低損失
菊鏈拓撲 (Daisy-Chain) 下只要一台從站設備故障後續的設備都會停擺。如果有了 EtherCAT 分岐器可以分隔 成不同區域，意味著只會該區域會受影響，讓其他的區域維持正常的產能，另外還讓除錯功能分開作業，加 速除錯排查的效率
線纜備援

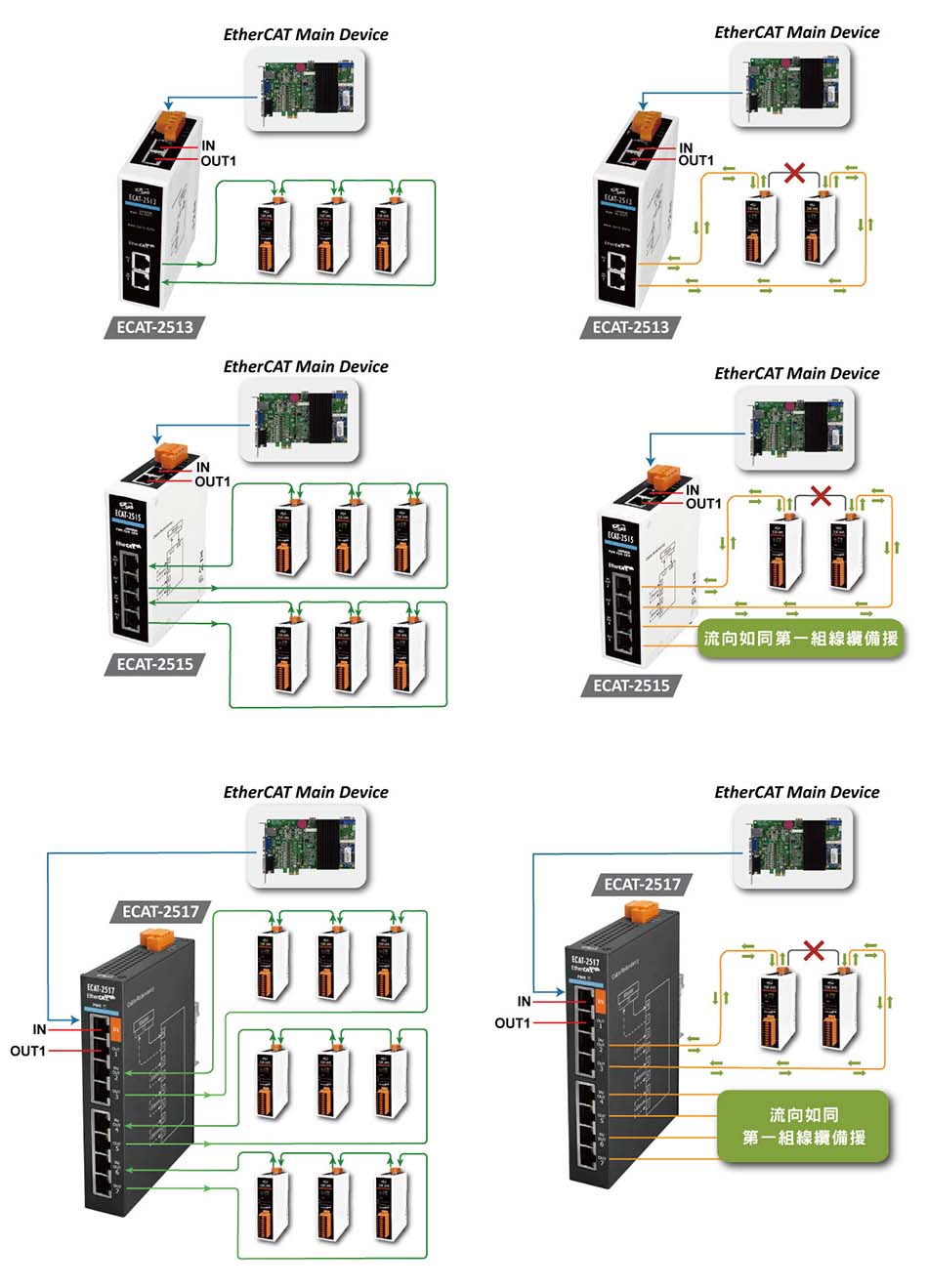

線纜備援是一個環狀拓樸結構，當某一側的通訊線纜斷路時，還可透過另外一側電纜進行通訊以確保控制系統能穩定運行，架構如下。
|
|
|||
|
EtherCAT 光纖轉換器模組
ECAT-2511-A 及 ECAT-2511-B 是一對 EtherCAT 與單模光纖之間的訊號轉換器，光纖以延長傳輸距離。 由於具備光纖的優點，
ECAT-2511-A 和 ECAT-2511-B 透過光纖傳輸資料時，更加確保傳輸數據的安全性，並 協助 EtherCAT 網絡避開 EMS / RFI 的噪音干擾。 |
|||
| 型號 | Ethernet | 光纖 | |
|---|---|---|---|
| Ports | Ports | 波長 | |
| ECAT-2511-A
|
1 x RJ-45 | 1 x SC connector, Single-Mode | TX: 1310, RX: 1550 nm |
| ECAT-2511-B
|
TX: 1550, RX: 1310 nm | ||
