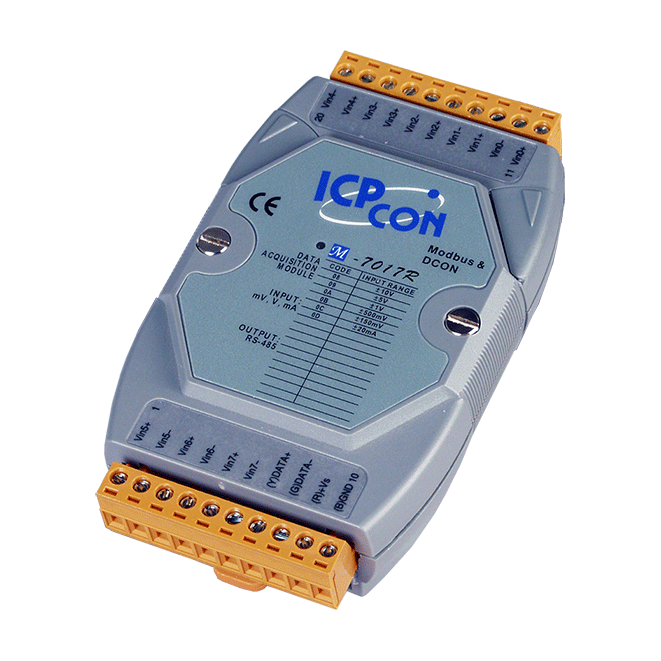

M-7017R-G
8-ch 類比輸入模組, 帶高電壓保護
特色
- 支援電壓和電流輸入
- 具有高過壓輸入保護
- 具有高共模電壓保護
- 可調整採樣率 (快速/一般模式)
- 內建雙看門狗機制
介紹
M-7017R 是一個 8 通道類比輸入模組，具有極高品質的保護機制，過電壓保護為 240 Vrms，輸入類型包括電壓和電流。M-7017R 是 M-7017 的升級版，唯一的區別是 M-7017R 更適合極端惡劣的環境。M-7017R 可調整採樣率，可設為快速或一般模式。M-7017R 還具有 4 kV ESD 防護和 3000 VDC 模組內部隔離保護。M-7017R 皆支援 Modbus RTU 和 DCON 通訊協定，可由軟體設定，所有硬體規格與 I-7017R 相同。
應用
- 大樓自動化
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 檢測設備
訂購資訊
| 產品系列 | 說明 | 數量 | 詢價 |
|---|---|---|---|
| 產品系列 M-7017R-G CR | 說明8-ch 類比輸入模組, 帶高電壓保護, DCON 和 Modbus 通訊協定 (灰殼) (RoHS) |
|
需搭配其他相關產品
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) |
| Surge (IEC 61000-4-5) | ±0.5 kV (於電源) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| 類比輸入 | |
|---|---|
| 通道數 | 8 (差動) |
| 類型 | 電壓 電流 |
| 範圍 | 電壓:±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V 電流: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (需選購外部 125 Ω 電阻) |
| 解析度 | 16-bit |
| 精度 | 一般模式: 0.1% FSR 快速模式: 0.5% FSR |
| 採樣率 | 一般模式: 10 Hz 快速模式: 60 Hz |
| 輸入阻抗 | 電壓: 2 MΩ |
| 共模電壓保護 | ±200 VDC |
| 過電壓保護 | 240 Vrms |
| 個別通道設定 | 有 (*註1) |
| 斷線檢知 | 僅供 4 ~ 20 mA |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1) |
| 通訊協定 | Modbus RTU, DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 1.3 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
規格說明
註1: 韌體版本 B3.9 或新版。
