I-7550E
PROFIBUS轉Ethernet轉換器
特色
- 通訊協定：DP-V0 從站
- 傳輸速度設定：自動偵測
- 最大輸入資料長度：240 Bytes
- 最大輸出資料長度：240 Bytes
- 位址設定：0~126(由指撥開關設定)或EEPROM
- 支援乙太網路協定：TCP/UDP伺服器/客戶端
- 設定：網頁設定
- 網路隔離保護：2500 Vrms高速耦合隔離保護電路
- 直流隔離保護：3000VDC on PROFIBUS side
介紹

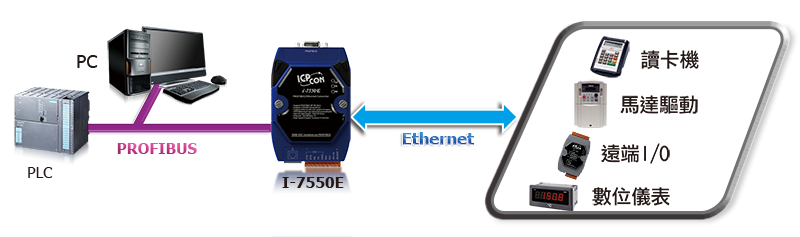

I-7550E是支援PROFIBUS DP從站轉 Ethernet 通訊協定的轉換器，透過I-7550E 能使PROFIBUS主站設備直接存取任何支援TCP/UDP通訊協定的乙太網路設備，I-7550E可以設定為TCP/UDP的Server/Client模式，讓用戶能夠彈性的選擇用以符合他們的需求。此外，用戶可利用I-7550E內建的Web Server，透過瀏覽器進行設定。藉由I -7550 E模組的強大功能，用戶能輕易的將乙太網路設備連接到PROFIBUS的通訊網路上。
應用
- 工業自動化
- 工廠自動化
- 流程自動化
- 等等
相似產品
| CPU 模組 | |
|---|---|
| CPU | 80186, 80 MHz or compatible |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| 看門狗計時器 | Watchdog IC CPU built-in |
| LED 燈 | |
|---|---|
| 狀態 | PWR LED, RUN LED, ERR LED |
| 乙太網路 | |
|---|---|
| Ports | 10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX) |
| COM Ports | |
|---|---|
| Ports | RS-232 (For updating firmware) 5-pin screwed terminal block (TxD, RxD, RTS, CTS, GND ) |
| Baud Rate | 115200 |
| 同位元 | None |
| Data Bit | 8 |
| Stop Bit | 1 |
| PROFIBUS | |
|---|---|
| 控制晶片 | Profichip VPC3+C |
| 傳送器 | ADI ADM2486 |
| Baud Rate | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic |
| 通訊協定 | DP-V0 |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 33 x 119 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75℃ |
| 儲存溫度 | -30 ~ +85 ℃ |
| 濕度 | 5 ~ 95% RH, Non-condensing |
- 提供乙太網路設定
- 提供 TCP/UDP Server/Client 設定
- 顯示診斷訊息與裝置資訊
- 顯示I-7550E與乙太網路設備間之通訊記錄
Ethernet Protocol Support
| Server/Client | Server/Client Total Maximum 8 Clients for Server mode Total Maximum 8 remotes for Client mode |
