I-5536M-FD
6-port 智能型CAN/CAN FD交換器
特色
- 六個CAN通信端口
- 支援 CAN 2.0A、CAN 2.0B與CAN FD協議
- 完全相容ISO 11898-2的規範標準
- 可配置CAN總線濾波器
- 使用旋鈕開關選擇鮑率
- 使用指撥開關選擇120 Ω終端電阻
- 支援星狀或樹狀拓撲的CAN網路
- 藉由延伸CAN總線距離來擴展CAN網路大小
- 整合不同的CAN網路及鮑率
- I-5536M-FD外殼為鋁製金屬材質
- 包含CAN訊息過濾、路徑選擇、自定義鮑率及CAN-ID映射等實用工具配置
- 每個CAN通道最多32個CAN-ID映射數據
介紹
I-5536M-FD是一款具備6個獨立CAN通道的CAN總線交換器，可靈活建構星狀或樹狀CAN網路拓撲，適用於工業自動化、樓宇自動化及車輛自動化等多種應用。
I-5536M-FD支援CAN 2.0A/2.0B與CAN FD（資料段最高可達8 Mbps），可在不同鮑率的CAN網路之間進行資料交換與路由，協助整合異質CAN網路並提升系統擴充性。產品同時提供CAN訊息過濾、路由配置、CAN-ID Mapping及使用者自訂鮑率等功能，讓使用者能依不同應用需求進行彈性配置。

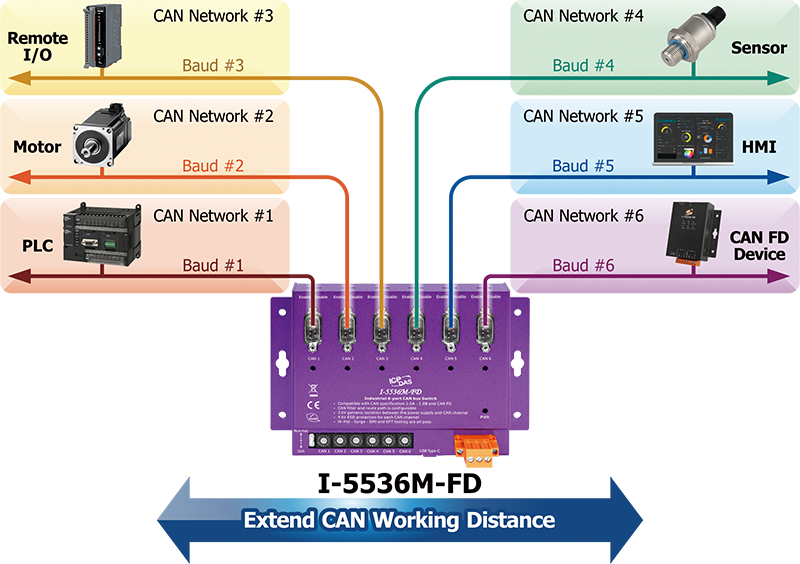

應用
相似產品
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power 6 x CAN status |
| USB | |
|---|---|
| 規格 | 1 x USB 2.0 Full Speed |
| 驅動 | FTDI |
| CAN | |
|---|---|
| Ports | 6 |
| 規格 | ISO-11898-2, CAN 2.0A ,CAN 2.0B,and CAN FD |
| Baud Rate | CAN bus: 10k ~ 1000 k CAN FD: Arbitration rate up to 1000 k, data rate up to 8000 k |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 終端電阻 | Selectable 120Ω terminal resistor by switch |
| 濾波器 | Yes |
| 接腳定義 | C.I.A. DS-102 (CAN_H=7, CAN_L=2) |
| 延遲時間 | [ 1Mbps (8-byte Data) ] ID-29bit => 230 us ; [ 125Kbps (8-byte Data) ] ID-29bit <= 1310 us |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | 1.5 W |
| 機構 | |
|---|---|
| 外殼 | Aluminum metallic case |
| 尺寸 (mm) | 164 x 113 x 49 (W x L x H) |
| 安裝 | Wall-Mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
