ECAT-2601
Modbus/OPC UA 轉 EtherCAT 主站加速器
特色
- Built-in EtherCAT MainDevice
- Free Run 模式
- 不需 ESI 檔案可直接連接從屬 PDO
- 支援第三方從屬
- 開機 10 秒自動連接 EtherCAT 從屬
- 提供自定義 SDO 值自動設定功能
- 控制週期125us(Max.)
- 支援 Modbus Server
- 支援 OPC UA Server
- 直接透過網頁設定(不需安裝工具程式)
介紹

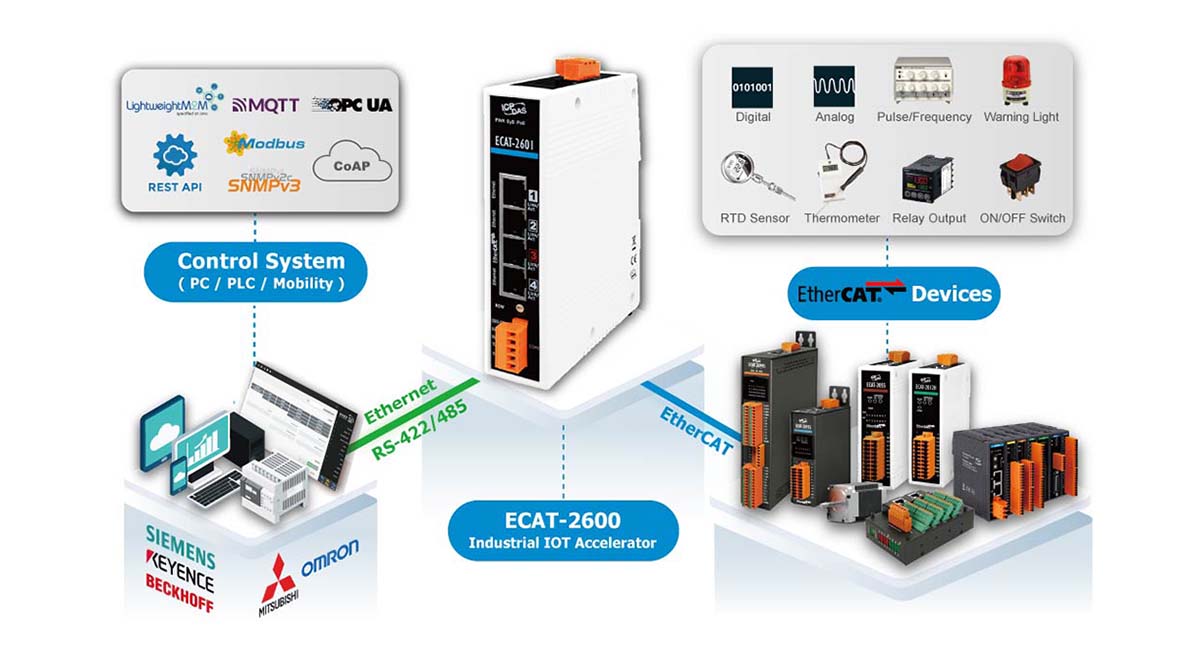

ECAT-2601 是一款經過驗證且值得信賴的協定轉換器閘道模組，可讓您在 EtherCAT和Modbus/OPC UA 網路之間無縫互連設備。ECAT-2601 作為 EtherCAT 網路上的主設備，允許在兩個網路之間傳輸 I/O 資料。ECAT-2601 提供資料交換緩衝區，讓兩個不同的系統 (EtherCAT 和 Modbus/OPC UA) 輕鬆、更快地交換數據，以實現更多樣化的應用。
OPC UA 伺服器是 ECAT-2601 韌體的一部分，是一種安全、開放且可靠的資訊傳輸機制。OPC UA 用於設備之間的水平通訊以及設備與更高等級 IT 系統 (SCADA、雲端) 之間的垂直通訊。所有標準 OPC UA 用戶端都可以直接連接到 ECAT-2601，無需特別訂製，從而降低了整合或應用軟體開發的成本。
OPC UA 伺服器是 ECAT-2601 韌體的一部分，是一種安全、開放且可靠的資訊傳輸機制。OPC UA 用於設備之間的水平通訊以及設備與更高等級 IT 系統 (SCADA、雲端) 之間的垂直通訊。所有標準 OPC UA 用戶端都可以直接連接到 ECAT-2601，無需特別訂製，從而降低了整合或應用軟體開發的成本。
應用
相似產品
| 軟體 | |
|---|---|
| 功能 | • 網頁管理介面 |
| 乙太網路 | |
|---|---|
| Ports | RJ-45 x 3 2 x Distance between Stations: Max. 100 m (100BASE-TX) 1 x PoE (IEEE 802.3af, Class 2) |
| 通訊協定 | Modbus TCP, Modbus TCP/TLS, Modbus UDP, OPC UA, SNTP, HTTP/HTTPS |
| COM Ports | |
|---|---|
| Ports | 1 x 422/485 |
| 通訊協定 | Modbus RTU (Slave) |
| EtherCAT | |
|---|---|
| Ports | RJ-45 x 1 Distance between Stations: Max. 100 m (100BASE-TX) Data Transfer Medium: Ethernet/EtherCAT Cable (Min. CAT 5e) |
| 週期時間 | 0.125 ~ 32ms |
| 分佈式時鐘 | Yes |
| 電源 | |
|---|---|
| 功耗 | 0.22 A @ 24 VDC |
| PoE 供電 | IEEE 802.3af, Class 2 |
| 端子供電 | +12 ~ 48 VDC |
| 機構 | |
|---|---|
| 外殼 | Plastic |
| 尺寸 (mm) | 119 x 31 x 157 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
