DNM-844 series

DNM-844 series

4-channel 比流器 (金屬上蓋)

特色

• 4 通道大電流輸入量測
• 線性衰減
• 配線簡單

介紹

DNM-844 是 4 通道電流互感器。最大電流輸入範圍為 ±2000 A，可衰減至 ±10 V。提供 3000 VDC 模組內部隔離。
可搭配I-7017、I-87017、M-7017RMS、I-87017W-RMS 等類比輸入模組進行大電流量測與數據採集。

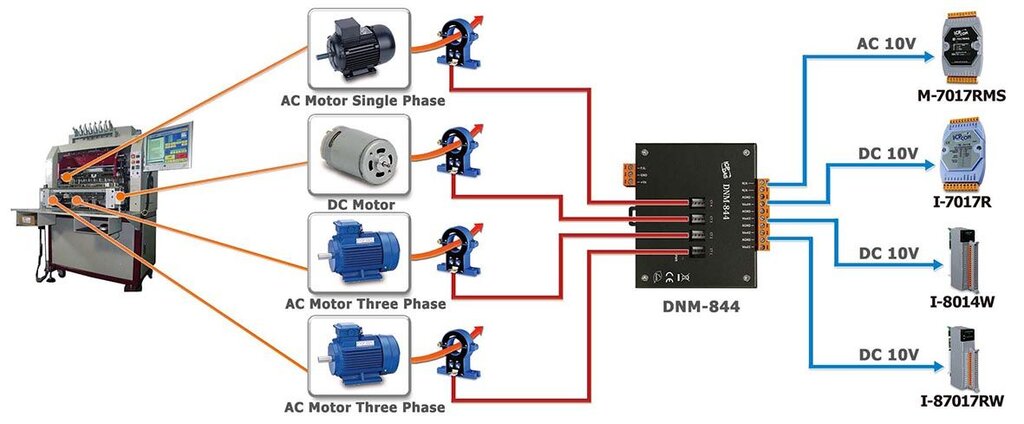

應用

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 DNM-844-5A CR	說明4-channel 比流器 (5 A, Φ 10 mm, 線長1.5m) (金屬上蓋) (RoHS) 包含 CA-040415-2 線, ASO-0061 比流器
產品系列 DNM-844-10A CR	說明4-channel 比流器 (10 A, Φ 10 mm, 線長1.5m) (金屬上蓋) (RoHS) 包含 CA-040415-2 線, ASO-0068 比流器
產品系列 DNM-844-20A CR	說明4-channel 比流器 (20 A, Φ 10 mm, 線長1.5m) (金屬上蓋) (RoHS) 包含 CA-040415-2 線, ASO-0069 比流器
產品系列 DNM-844-50A CR	說明4-channel 比流器 (50 A, Φ 21 mm, 線長1.5m) (金屬上蓋) (RoHS) 包含 CA-040415 線, ASO-0002 比流器
產品系列 DNM-844-200A CR	說明4-channel 比流器 (200 A, Φ 21 mm, 線長1.5m) (金屬上蓋) (RoHS) 包含 CA-040415-1 線, ASO-0003-1 比流器
產品系列 DNM-844-500A CR	說明4-channel 比流器 (500 A, Φ 21 mm, 線長1.5m) (金屬上蓋) (RoHS) 包含 CA-040415 線, ASO-0001 比流器
產品系列 DNM-844-1000A CR	說明4-channel 比流器 (1000 A, Φ 40.5 mm, 線長1.5m) (金屬上蓋) (RoHS) 包含 CA-040415-1 線, ASO-0024 比流器
產品系列 DNM-844-2000A CR	說明4-channel 比流器 (2000 A, Φ 40.5 mm, 線長1.5m) (金屬上蓋) (RoHS) 包含 CA-040415-1 線, ASO-0025 比流器

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

EMS 防護
ESD (IEC 61000-4-2)	±4 kV contact for power line, input and output channels, ±8 kV air for random point
Surge (IEC 61000-4-5)	±3 kV for power liner

比流器
類型	Clip
內徑	Φ 10 mm : ±5 A, ±10 A, ±20 A Φ 21 mm : ±50 A, ±200 A, ±500 A Φ 40.5 mm : ±1000A, ±2000A
導線長度	1.5 m

類比輸入
通道數	4
類型	AC/DC Current
範圍	Current: ±5 A, ±10 A, ±20 A, ±50 A, ±200 A, ±500 A, ±1000A, ±2000A
精度	1% of FSR
頻寬	0 ~ 50 KHz
模組內隔離	3000 VDC
隔離	2.5 KV @ 50 (60) HZ/1 min

類比輸出
通道數	4
類型	AC/DC Voltage
範圍	Voltage: ±10 VDC or 10 VAC
精度	1% of FSR
隔離	2.5 KV @ 50 (60) HZ/1 min

電源
輸入範圍	+10 VDC ~ +30 VDC
功耗	2.3 W

機構
外殼	Metal
尺寸 (mm)	103 x 104 x 28 (W x L x D)
安裝	DIN-Rail Mounting

環境
工作溫度	-25 ~ +75 °C
儲存溫度	-30 ~ +75 °C
濕度	10 ~ 90% RH, Non-condensing
