GW-7828 – Modbus RTU 從站轉M-Bus 主站閘道器

新產品上市 2020-11-16

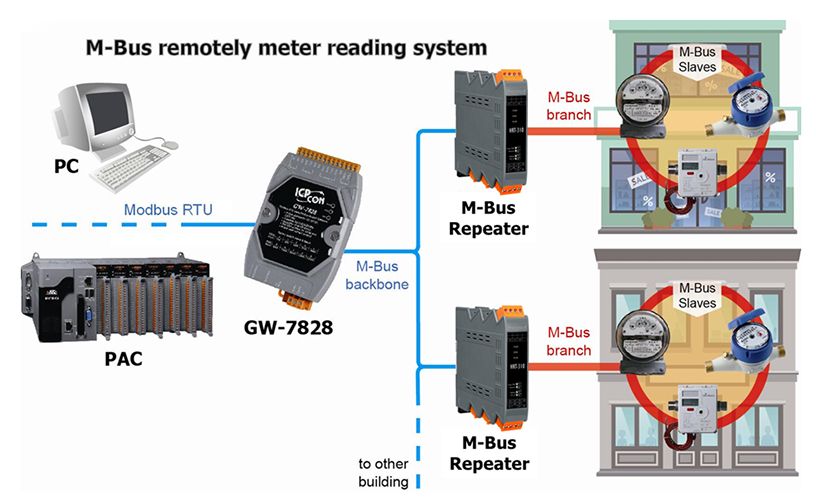

M-Bus（儀表總線）是一種廣泛用於各式儀錶，如電錶、水錶、熱量錶等的一種通訊介面，安裝方便 (M-Bus的兩條線即包含了通訊與供電功能) 和強固可靠是M-Bus最重要的特色，由於M-Bus具有其自己的物理層和協議定義，因此常見需要轉換到其他系統上如Modbus。

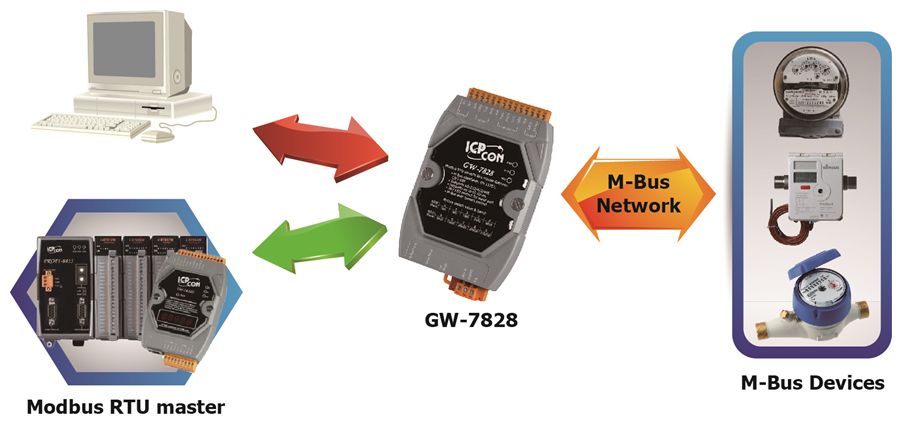

在自動化領域中Modbus RTU是一種很常見的通訊標準，泓格公司開發出了Modbus RTU轉M-Bus的閘道器GW-7828，它可讓Modbus RTU主站使用Modbus RTU通訊讀取M-Bus系統的儀錶資料，在M-Bus網路中GW-7828最多同時可以連接100個儀錶，GW-7828透過RS-232、RS-422或RS-485 作為Modbus RTU從站，透過工具程式進行初始配置後，GW-7828會自動讀回儀錶資料，作為Modbus RTU主站的PCL或PC就可以透過串列通訊輕易讀回資料。

產品規格及特色:

支援M-Bus規範:EN-13757和CJ/T-188
支援100個M-Bus從站設備
採用Modbus RTU功能碼0x03與0x04讀取資料
串列通訊與M-Bus通訊鮑率採個別設定
通訊速率：由旋鈕調整，支援300 ~ 115200 bps共10種預設鮑率，並提供6組自訂鮑率
可透過RS-232更新韌體
M-Bus過載警示
M-Bus端有過電流與短接保護
M-Bus端有3750 Vrms隔離保護
±4 kV ESD靜電保護
電源反接保護
內建看門狗機制
3個狀態指示燈PWR、MTX、MRX

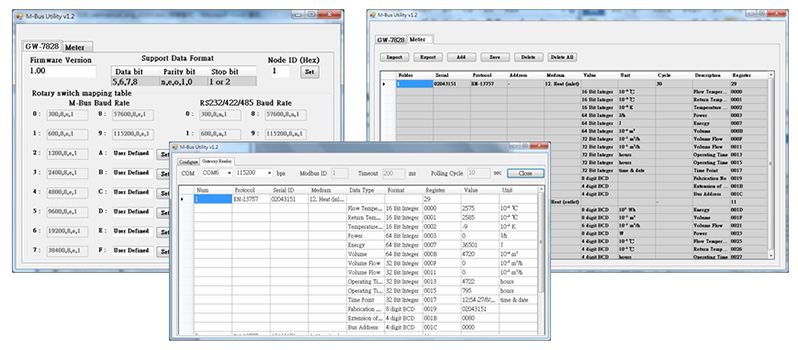

工具程式:

提供符合EN-13757或CJ/T-188規範的錶進行初始配置
提供M-Bus自定義鮑率設定
提供Serial port自定義鮑率設定
可察看韌體版本
讀錶測試功能
