I-8KE4/I-8KE8/I-8KE4-G/I-8KE8-G
Embedded Ethernet I/O Unit |
|
| |
| |
|
 |
 |
| Model: I-8KE4-G |

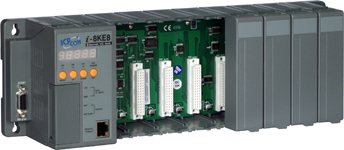

Model: I-8KE8-G |
|
|
| |
 |
I-8KE4 與 I-8KE8是具有內建DCON 通訊協定(韌體) 的串列埠型 I/O 單元。透過乙太網路介面或RS-232串列埠通訊介面同時能支援 8K 和 87K 兩個系列大部分產品。泓格科技提供相當多類型的的 I/O 模組 (例如 DI, DO, DIO, AI, AO, Counter/Frequency...等等)。足以做為遠端資料收集和控制，環境監測、電源管理、工廠自動化等各種工業控制領域。
I-8KE4 與 I-8KE8 的 CPU 是 16-bit 的 80186-80 (80M Hz)，透過內部的韌体 (firmware) ，除了使用 I/O 模組原本的功能(輸出、輸入、開機值、安全值、上限值、下限值) 之外，還可建立模組間的相互關連性。例如當 AI模組的輸入值超過某一上、下限值時，可以將此訊息直接連接到另一個 DO 模組做即時的警報輸出。 |
 |
|
| |
在軟体的支援部分，我們提供了許多免費的開發工具 (SDK) 和 Demo，例如 DLL, ActiveX, Labview driver, Indusoft driver, Linux driver, OPC server ... 等等。
雖然泓格提供的開發工具軟體都是使用串列埠通訊介面, 但只要經由安裝VxComm Utility 這個工具軟體就能產生虛擬的COM Port 去對應 Ethernet Port, 經由虛擬COM Port的使用 I-8KE4 與 I-8KE8上面的 I/O 可以很快且容易地整合到使用者的系統之中. |
| |
 |
- 支援 IPv4.
- 支援 RS-232 串列埠通訊介面與 Ethernet 通訊介面
- 支援 DCON 通訊協定

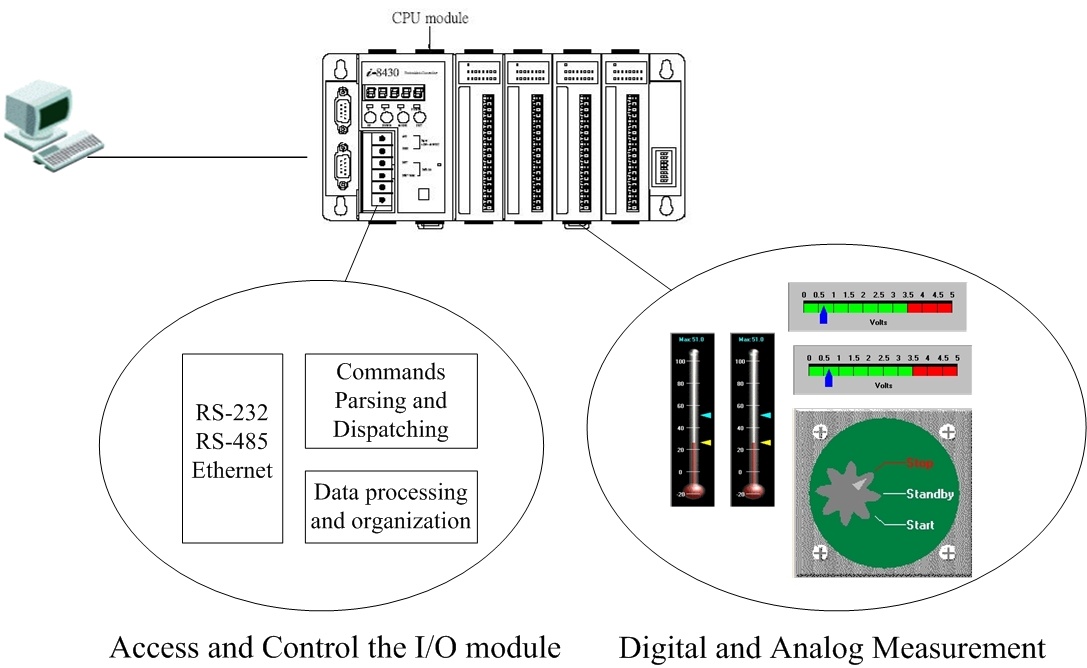

- 底板雙 Bus 的設計能同時支援 I-8K 及 I-87K 系列的 I/O 模組, 例如 DI/DO, AI/AO, Counter/Frequency 等模組
- 集中插槽插卡式的設計省去 8K 及 87K I/O 模組間在電源及通訊方面佈線的時間。
|
 |

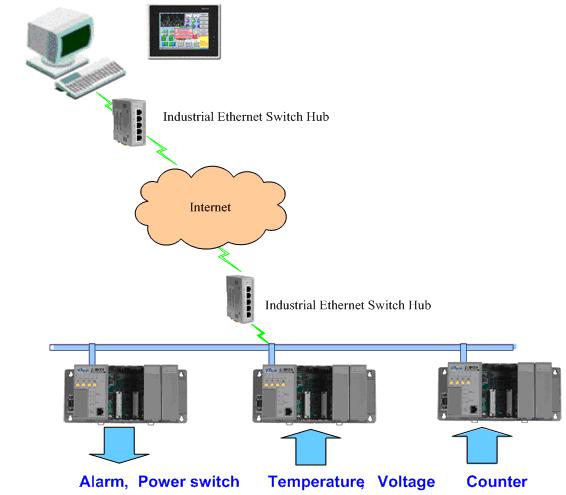

- 透過 VxComm Utility工具, 個人電鬧端能使用虛擬COM port與遠端的 Ethernet I/O 溝通。
注意事項: 遠端的 Ethernet I/O必須具備泓格公司提供的XServer程式架構才能使用虛擬COM Port的功能。
|
 |

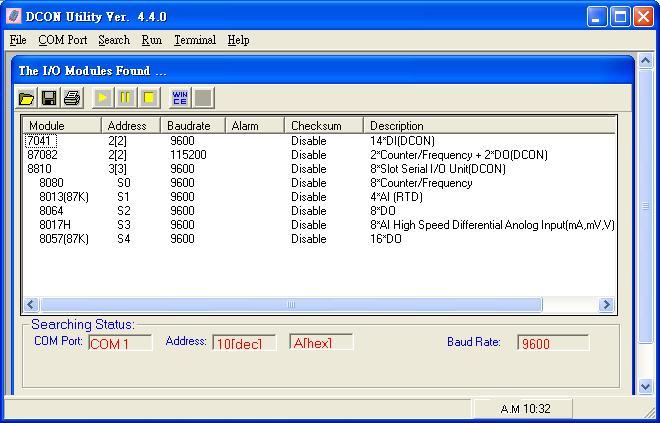

- 透過 DCON Utility 能經由 RS-232 串列埠通訊介面或 Ethernet 通訊介面對 I/O 模組做組態設定。
|
 |

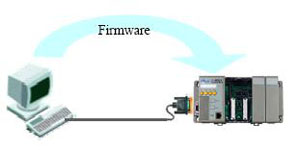

- 韌體(firmware)可透過RS-232串列埠(COM 1)更新。
|
 |

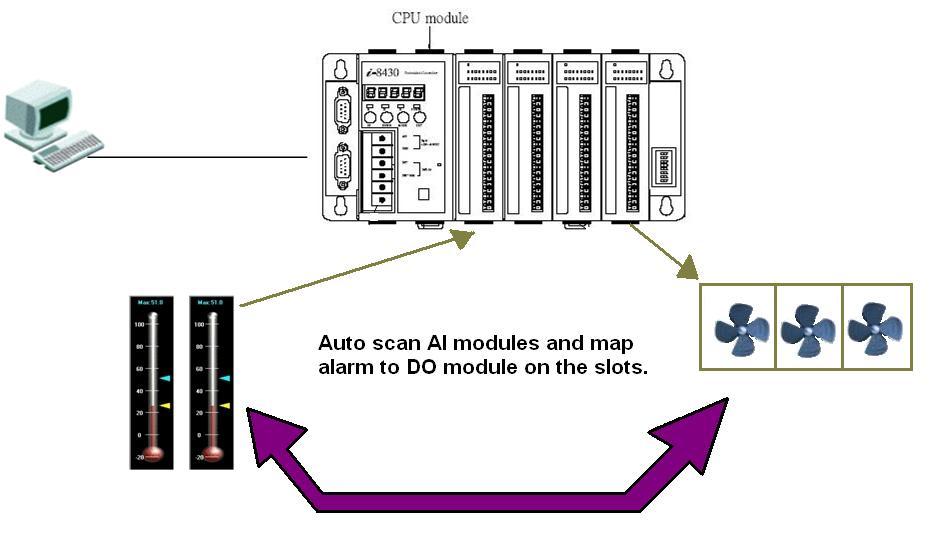

- 韌體 (Firmware)自動取得插槽上所有類比輸入模組(AI)的數據,若判斷數值超過或低於設定的警戒值,能自動對插槽上指定的數位輸出模組(DO)做輸出。
|
 |
- 內建雙看門狗的機制使系統能在惡劣的環境下可靠的運作。

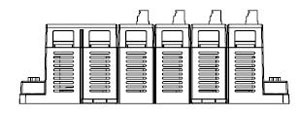

- 主機四周均有通風散熱口設計讓系統能耐受 -25 ~ +75°C 的工作溫度。
|
 |
|
 |

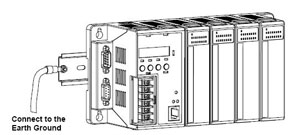

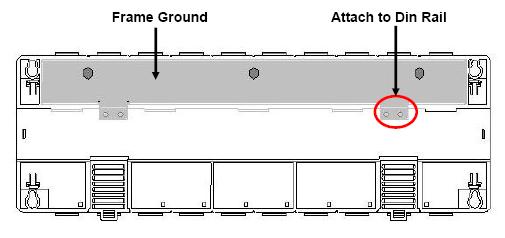

- 提供框架接地的設計,順著設備接地導線能將累積的靜電(enhanced static protection (ESD) )導引到大地, 提高模組在使用上的可靠度。
|
 |
- 提供各類型的免費軟体開發工具 (SDK), 如 DLL, ActiveX, Labview driver, Indusoft driver, Linux driver, OPC server...等。
|
 |
|
| |
Note: issues that SMMI 5-Digit LED Display will shows "E0001"and autoexec.bat can't auto run file, updating OS Image can solve it.
Please refer http://ftp.icpdas.com/pub/cd/8000cd/napdos/8000/compare_controller.htm |
| |
 |
| Models |
I-8KE4 |
I-8KE8 |
| CPU 模組 |
| CPU |
相容於 80186-80 (16-bit 及 80 MHz) |
| SRAM |
512 KBytes |
| Flash |
512 KBytes |
| EEPROM |
2 KBytes |
| NVRAM |
無 |
| RTC (萬年曆時鐘) |
無 |
| 硬體序號 |
無 |
| 內建看門狗機制 |
有 |
| 通訊介面 |
| COM 0 |
RS-485 串列埠, CPU 與 87K 模組通訊專用 |
| COM 1 |
RS-232 串列埠, 更新韌體( firmware)用 |
| COM 2 |
無 |
| COM 3 |
無 |
| COM 4 |
無 |
| Ethernet Port |
相容於 10BaseT NE2000 |
| SMMI (控制面板) |
| 5 個數字型顯示器 |
有 |
| 3 個可程式控制的 LED 指示燈 |
有 |
| 4 個按鍵 |
有 |
| 底板 I/O 槽數 |
| Slot Number |
4 槽 |
8 槽 |
| Mechanical |
| 尺寸 |
230 mm x 110 mm x 75.5 mm |
354 mm x 110 mm x 75.5 mm |
| ާ操作環境 |
| ާ操作溫度 |
-25 °C ~ +75 °C |
| 儲存溫度 |
-30 °C ~ +85 °C |
| 溼度 |
5 ~ 95%, 無凝露 |
| 電源部分 |
| 防呆保護 |
電極反向電源保護 |
| 3仟伏靜電隔離 |
有 |
| 輸入電源 |
10 ~ 30 VDC |
| 電源功率 |
20 W |
| 消耗功率 |
3.9 W |
5.1 W |
|
| |
 |
| I-8KE4 |
I-8KE4 4 槽乙太網路型 I/O 單元 |
| I-8KE8 |
I-8KE8 8 槽乙太網路型 I/O 單元 |
| I-8KE4-G |
I-8KE4 4 槽乙太網路型 I/O 單元, 灰色系列 |
| I-8KE8-G |
I-8KE8 8 槽乙太網路型 I/O 單元, 灰色系列 |
|
| |
 |
| KA-52F |
AC100 ~ 250 V 輸入, DC 24 V/1 A 輸出, 扁頭型的電源供應器 |
| DIN-KA52F |
具35 mm軌道固定裝置的KA-52F變壓器 |
| DP-660 |
AC 85 ~ 270 V 輸入, DC 24 V/1.7 A 和 5 V/0.5 A 輸出的電源供應器 |
| DP-665 |
AC 85 ~ 270 V 輸入, DC 24 V/2.5 A 和 5 V/0.5 A 輸出的電源供應器 |
| DP-1200 |
AC 85 ~ 264 V 輸入, DC 24V/5A 輸出的電源供應器 |
|
| |
|
|
| |
|
|
