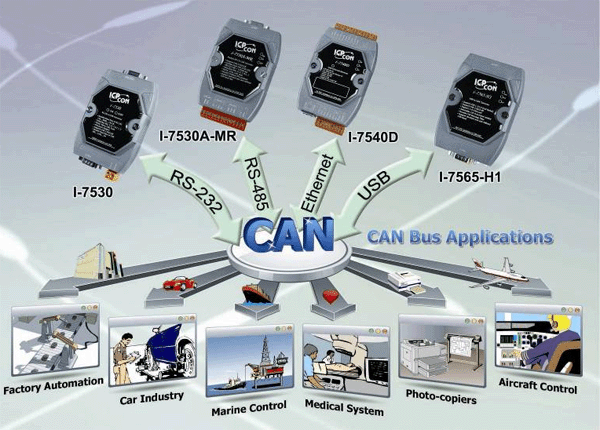

泓格科技所開發的CAN 總線訊號轉換器(Converter)，能在多個訊號傳輸介面之間，擔任CAN實體總線的溝通聯結角色，更是建立複雜網路結構時的重要基礎單元。這些基礎元件可以輕易地實現CAN總線及COM、USB、Ethernet介面之間的訊號轉換。例如，I-7530系列的訊號轉換器可以實現高速以及低速/容錯的CAN總線與RS-232，RS-485
及RS-422介面間的資料轉換。I-7540系列的訊號轉換器可以實現高速CAN總線與Ethernet、Wi-Fi介面間的資料轉換。而I-7565系列的訊號轉換器則可以實現高速CAN總線與USB介面間的資料轉換。透過選擇適當的CAN總線訊號轉換器，使用者可輕鬆管理、整合多個介面間，彼此的資料交換及傳遞。 |
| |
 |
| |
| CAN轉COM的訊號轉換器(Converter)系列產品比較表： |
| 模組名稱 |
I-7530-FT |
I-7530 |
I-7530A |
I-7530A-MR |
| 產品圖片 |
|
|
|
|
| COM 1 |
RS-232 |
RS-232/RS-422/RS-485 |
| Modbus RTU 僕端 |
- |
可以 |
| CAN 鮑率(bps) |
10 k ~ 125 k |
10 k ~ 1 M |
| CAN 規範 |
ISO 11898-3
(Low-Speed/Fault-Tolerance) |
ISO 11898-2 |
| CAN 單一線傳輸功能 |
Yes |
- |
| CAN 終端電阻 |
1 kΩ 終端電阻 |
可選擇的120Ω 終端電阻 |
|
| |
| CAN轉Ethernet的訊號轉換器(Converter)系列產品比較表: |
| 模組名稱 |
I-7540D |
I-7540-MTCP |
I-7540D-WF |
| 產品圖片 |
|
|
|
| COM 1 |
RS-232 |
- |
| COM 2 |
RS-485 |
- |
| 虛擬COM埠功能 |
可以 |
- |
- |
| Modbus RTU 僕端 |
- |
可以 |
- |
| Ethernet埠 |
10/100 M |
802.11 b/g, Infrastructure & Ad-hoc |
| Modbus TCP 伺服器 |
- |
可以 |
- |
| CAN 鮑率 (bps) |
10 k ~ 1 M |
5 k ~ 1 M |
| CAN 規範 |
ISO 11898-2 |
| CAN 終端電阻 |
可選擇的120Ω 終端電阻 |
|
| |
| USB轉CAN的訊號轉換器(Converter)系列產品比較表： |
| 模組名稱 |
I-7565 |
I-7565-H1 |
I-7565-H2 |
| 產品圖片 |
|
|
|
| CAN 通道數 |
1 |
2 |
| CAN 鮑率(bps) |
10 k ~ 1 M |
5 k ~ 1 M |
| 即時週期性傳輸 |
- |
可以 |
| 時間戳記 |
- |
可以 |
| FPS (每秒封包量) |
250 |
3000 (所有 CAN 埠) |
| PC 端驅動程式 |
Windows 98/Me/2000/XP/XP-64bit/
Vista/Vista-64bit/7/7-64bit Linux |
Windows XP/XP-64bit/7/7-64bit
Linux |
|
| |
 |
| |
應用案例簡述：
運鈔車系統 |
 |

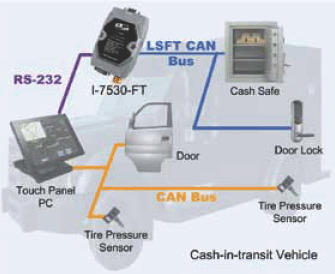

遠端信息處理和車輛控制系統需要透過數據交換介面來達到資料整合的功能。LSFT（低速/容錯）是一個汽車電子系統應用中的非常熱門的接口類型。I-7530-FT是專為解決LSFT CAN和RS-232接口之間的轉換問題。這樣一來，客戶端可以有效的控制運鈔車的現金安全門，且可以直接透過遠端信息處理來監控所有的車門狀態。 |
| |
| 車輛與陀螺儀監控系統 |
 |

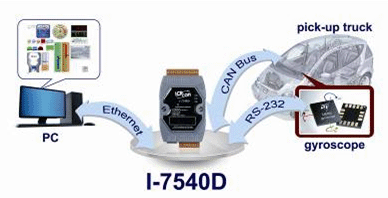

皮卡使用的是J-1939-71的通訊協定, 固定時間會將車上設備的資料送至CAN bus網路上, 陀螺儀也是固定時間會將測量數據送至RS-232 bus上. I-7540D接收到皮卡及陀螺儀的資料之後會將收到的資料傳送至PC端. PC端截取皮卡送來的”車輛速度”, “發動機速度”, “燃料耗費速度”, “空氣進口壓力”, “進器歧管壓力”及陀螺儀的資料後加以收集、解析，將有需要用到的資料擷取、過濾出來存到資料庫中，作為未來管理使用。 |
| |
| ABS/ESP and Train-aided radar system |
 |

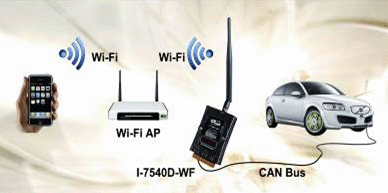

I-7540D-WF可使用於ABS/ESP系統資料及行車輔助雷達功能。由iPad/iPhone(iOS)及支援Android等行動裝置透過無線通訊連接I-7540D-WF將更新資料由Wi-Fi轉成CAN bus訊號傳至ABS/ESP系統或者行車輔助雷達系統，來進行資料更新。 |
|
| |
| CAN訊號轉換器(Converter)系列產品選型. |
| 產品型號 |
通訊介面 |
產品功能簡述 |
| I-7530 |
CAN <--> RS-232 |
CAN 與 RS-232 訊號轉換器 |
| I-7530-FT |
低速/容錯 CAN 與 RS-232 訊號轉換器 |
| I-7530A-MR |
CAN <--> RS-232/RS-422/RS-485 |
CAN 與 Modbus RTU 僕端訊號轉換器 |
| I-7530A |
CAN 與 RS-232/RS-422/RS-485 訊號轉換器 |
| I-7540D |
CAN <--> Ethernet |
CAN 與 Ethernet 訊號轉換器 |
| I-7540D-MTCP |
CAN 與 Modbus TCP 伺服器訊號轉換器 |
| I-7540D-WF |
CAN <--> Wi-Fi |
CAN 與 Wi-Fi 訊號轉換器 |
| I-7565 |
CAN * 1 <--> USB |
USB 與 CAN訊號轉換器 |
| I-7565-H1 |
高效能1埠 USB 與CAN 訊號轉換器 |
| I-7565-H2 |
CAN * 2 <--> USB |
高效能2埠 USB 與CAN 訊號轉換器 |
|
| |
泓格科技在網頁中，提供相當完整的CAN產品資訊；使用者能在產品網頁上找到更詳細的資料，如產品規格、型錄、操作手冊．．等等；請參考以下連結。
http://www.icpdas.com/products/Remote_IO/can_bus/can_series.htm |
| |
|
| |
