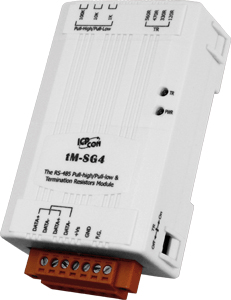

泓格新产品: tM-SG4
RS-485上拉/下拉和终端电阻模组 |
| |
 |
| |
| 简介: |

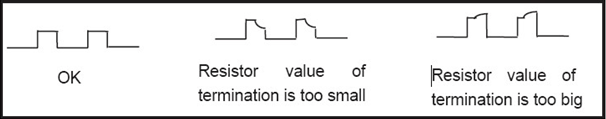

| tM-SG4是一个选用性模组主要用于提高RS -485网路之通信品质。它提供开关选择上拉和下拉电阻于RS -485网路中。它具有15阶开关可选择不同的终端电阻阻值，使用者可以容易的选择合适的终端电阻并且连接到RS-485网络中。如果RS-485网路长度不超过100米则不需要加上终端电阻。反之，可能需要加上两个终端电阻在RS-485网路之两端点以解决RS-485网路通信不良问题。因RS-485网路中终端电阻不容易去计算而得到正确之匹配电阻值。最好的办法是直接使用示波器来量测D+和D-之间的RS-485信号。如果RS-485网路阻抗匹配正常，则示波器显示一个非常漂亮的方波。如果这些方波信号扭曲，使用者需要插入两个终端电阻在RS-485网路中的最后两端点。 |
| |
 |
| |
| 特色: |
- 开关选择上拉和下拉电阻
- 15阶开关可选择不同的终端电阻阻值
- 电源/终端电阻指示灯
- 轨道式安装
- 宽操作温度范围: -25 °C ~ +75 °C
|
| |

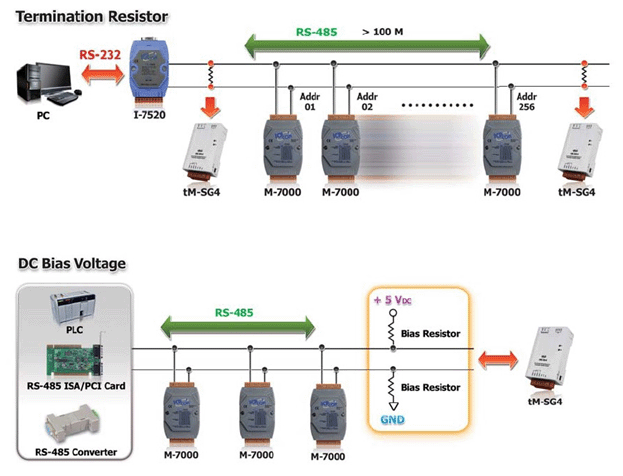

| 应用: |
 |
| |
| 更多资讯请参考如下网页: http://www.icpdas.com/root/product/solutions/signal_conditioning_modules/sg-700/tm-sg4.html |
| |
|
| |
