新產品上市:WISE-5231 智能型物聯網 I/O 控制器
- 簡介:
WISE 控制器 (Web Inside, Smart Engine) 為泓格科技所開發,具備自主邏輯控制與遠端監控通知等多項功能的智能型物聯網I/O控制器。在此系統下,使用者不再困擾於控制器邏輯程式的撰寫,僅需透過 WISE 所提供的人機操作網頁及滑鼠點選動作,即可完成控制器工作邏輯的規劃,過程簡單且快速,可大幅降低使用者在系統開發上的資源花費。
為因應物聯網時代的來臨,泓格科技提出新一代的 WISE-5231 智能型物聯網I/O控制器,WISE-5231 除繼承現有WISE系列控制器的特點外,更提供多項進階功能。在 I/O 模組支援上,WISE-5231 可同時連接 XV-board、泓格科技 DCON 模組及標準 Modbus TCP/RTU Slave 模組,多樣化的I/O 模組連接功能,可提供系統開發者更具彈性的現場端設備整合能力。在資料記錄功能,WISE-5231 可透過週期性(Period) 或事件驅動(Event Trigger) 方式,進行 I/O 模組通道資料的儲存,而資料記錄檔案亦可透過FTP自動回傳至管理中心。在網路設備整合互動上,WISE-5231 可提供CGI 命令發送與接收功能,其除可主動發送 CGI 命令控制網路設備 (如:IP Camera) 的運作或通知自身狀態外,更可由網路設備對 WISE-5231 發送 CGI 命令以驅動 WISE-5231 的邏輯動作。另外,WISE-5231 亦支援 Modbus TCP/RTU、SNMP 與 MQTT 等多種網路通訊協議,以與 SCADA、MIS、MES、廠務管理、網管及IT系統無縫連線以進行即時監控與互動。 -
應用領域
■ 樓宇自動化 ■ 工廠自動化 ■ 機台監控 ■ 設施管理 ■ 遠端設備維護 ■ 環境監測 -
功能特色:
- 簡單、易用、免程式的網頁操作介面
以Web為架構的WISE人機介面,提供使用者透過網頁瀏覽器(Browser)連接至WISE,即可進行控制器系統參數設定及工作邏輯編輯。過程中使用者無須安裝任何軟體工具,也無須撰寫任何程式碼,只需透過網頁介面的點選設定,即可完成應用系統的開發。

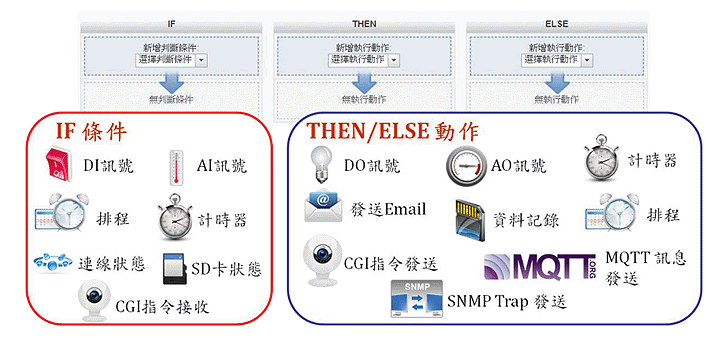

- 獨立的 IF-THEN-ELSE 邏輯運作能力
WISE 內建 IF-THEN-ELSE 邏輯規則執行引擎,可提供邏輯規則編輯設定。當使用者完成規則編輯並下載至控制器後,該引擎即可依照規則的排列順序,依序進行迴圈式處理。

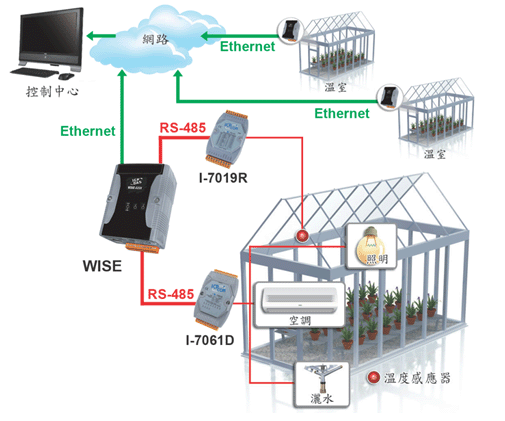

- 具備多樣化的感測器(Sensor)及I/O工控模組連接能力
WISE除可搭配泓格科技所開發的I/O模組外,更可連接標準Modbus TCP/ RTU Slave設備。多樣化的I/O模組整合能力,可提供開發者在建置應用系統時更大的擴充性及彈性,以滿足各式應用案場的需求。
***WISE-5231支援DCON/Modbus RTU Slave模組(最多32顆)及Modbus TCP Slave模組(最多16顆)。

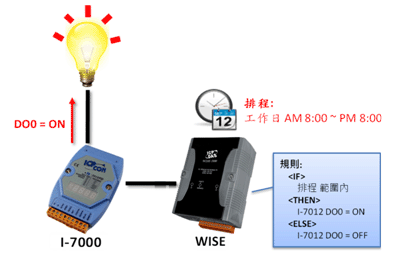

- 提供計時器(Timer)和排程(Schedule)時序控制功能
WISE提供計時器(Timer)和排程(Schedule)兩種時序控制功能,可用以編輯需搭配日期排程的工作邏輯,或用以設定定時延遲的工作邏輯。而透過排程功能所提供的萬年曆設定介面,更可提供使用者方便的安排年度工作邏輯運作。

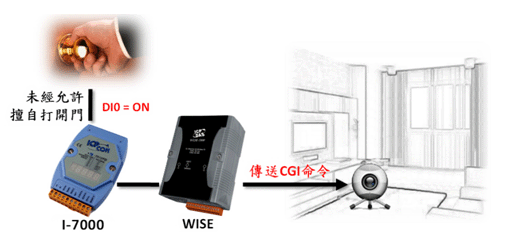

- 提供CGI指令發送與接收功能
WISE提供完整的雙向CGI命令溝通機制(CGI命令發送及CGI命令接收),使用者可將CGI命令發送動作編入工作邏輯中,當預定事件發生時WISE即可透過網路發送CGI命令與其它網路設備進行互動。而透過CGI命令接收功能,WISE可在接收其它設備所發送的CGI命令後,將命令內容納入邏輯規則並進行條件判斷,以驅動對應動作。

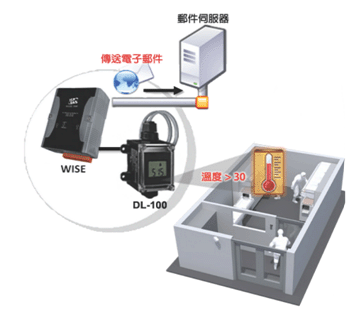

- 提供SSL Email即時訊息通知功能
WISE具備SSL Email即時訊息發通知功能,使用者可將Email發送動作編入IF-THEN-ELSE工作邏輯中,即可於預定事件發生時即時傳遞Email訊息與相關人員。

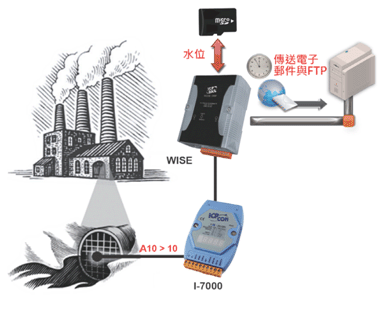

- 資料記錄功能
WISE提供資料記錄(Data Logger)功能,其可透過週期性(Period)記錄或事件驅動(Event Trigger)記錄方式,進行I/O模組通道數值的即時資料檔案記錄。此外,WISE亦可透過FTP機制,自動回送資料記錄檔案至後端管理中心以進行資料匯整與分析。
- 支援主動式資料傳送機制
WISE 除支援傳統 Modbus TCP/RTU Slave 功能,提供 SCADA 軟體透過輪詢(Polling) 機制取得控制器 I/O 模組通道資訊外,更提供主動式資料傳送機制(Modbus TCP master、SNMP Trap 及 MQTT Publish),讓WISE可透過傳送週期的設定,或是當 I/O 通道數值發生變化時,立即將 I/O 通道資訊主動回傳與後端管理中心,以解決管理中心在面對多個控制器,資料輪詢時間過長的問題。

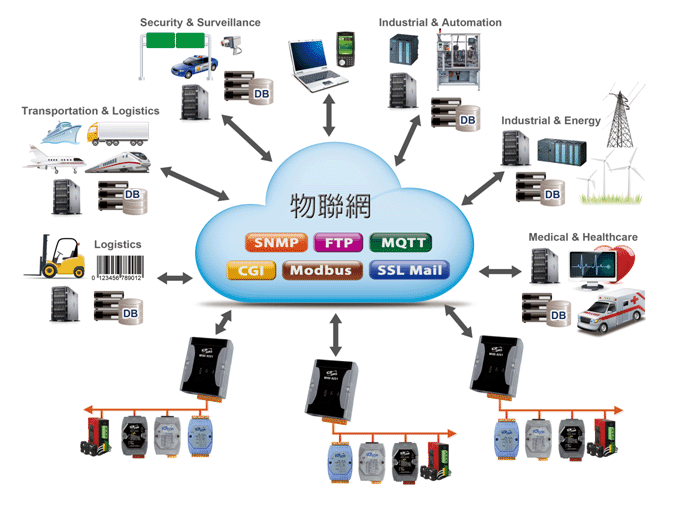

- 支援多種通訊協議,與SCADA、IT及物聯網系統快速整合
WISE支援多種通訊協議,提供使用者可快速的與SCADA、MES、MIS、IT、網管及物聯網系統進行無縫整合。
√ 支援 Modbus TCP/RTU 工控通訊協定。
√ 支援 SNMP(Simple Network Management Protocol) 網路管理協定。
√ 支援 MQTT(MQ Telemetry Transport) 通訊協定,實現將資料連結至各行各業的物聯網概念。
√ 支援 FTP Server/Client 機制,提供資料記錄檔案雙向維護操作。
√ 支援 SSL/TLS Email 電子郵件發送,即時通知現場狀態。
√ 支援 CGI(Common Gateway Interface) 命令發送與接收,可與網路設備(如:IP Camera)完整互動。
√ 支援 DDNS 動態網域名稱系統。
- 簡單、易用、免程式的網頁操作介面
- WISE 選型指南型號/功能WISE-71xxWISE-5800WISE-5231
硬體規格 CPU 16-Bit CPU32-Bit CPU網路介面 10/100 Base-TX (WISE-71xx 提供PoE)10/100/1000 Base-TXI/O模組支援 本機端 內建XW-BoardXV-Board遠端 -I-7000模組或Modbus RTU Slave模組或Modbus TCP Slave模組DCON模組及Modbus RTU Slave模組及Modbus TCP Slave模組基本功能 網頁操作介面 YesYesYesIF-THEN-ELSE規則 Yes (36)Yes (36)Yes(無限制)I/O通道數值監控 YesYesYes計時器(Timer) YesYesYes排程(Schedule) -Yes (萬年曆模式)Yes (萬年曆及週期型模式)資料記錄 -Yes (一組)Yes (多組)與SCADA/IT/物聯網系統連接 與SCADA軟體連接 Yes (Modbus TCP)Yes (Modbus TCP/RTU)Yes (Modbus TCP/RTU)Email 發送 Non-SSLNon-SSLSSL & Non-SSLCGI命令 命令發送 YesYesYes命令接收 --YesFTP機制 Client -YesYesServer --YesSNMP & SNMP Trap --YesMQTT Client --Yes主動式I/O資料傳送 -Yes (Modbus)Yes (Modbus、SNMP Trap、MQTT Publish)Others DDNS --YesP2P功能 Yes--SMS簡訊功能 -Yes (WISE-5801)- -
WISE-5231除具備完整的感測器(Sensor)及I/O模組整合能力,提供應用現場端即時工控邏輯運作及資料記錄功能外,更支援多樣化的物聯網通訊協議以與後端SCADA/IT/物聯網管理平台進行無縫整合,完善的功能讓WISE-5231成為物聯網環境下各式感測器與I/O設備的最佳管理者(Concentrator)。若您需要更多有關WISE-5231的產品資訊,請參考如下連接。
● WISE-5231 產品型錄:http://wise.icpdas.com/downloads/datasheet/WISE-5231-TC.pdf
● WISE-5231 專屬網頁:http://wise.icpdas.com/big5/news/WISE-5231/
● 泓格科技網頁:http://www.icpdas.com/index.php
