新產品 : HRT-227CS (HART轉單模光纖轉換器)
-

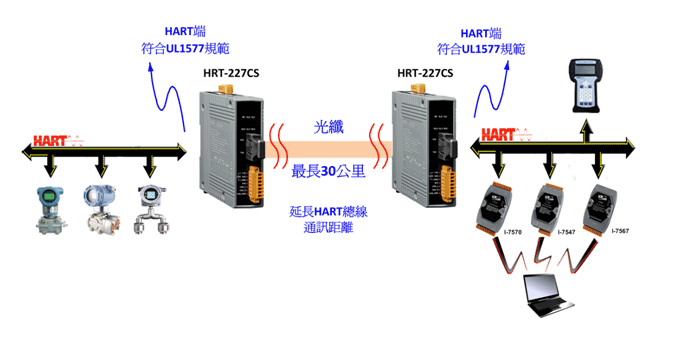

HRT-227CS是HART轉光纖轉換器,能夠將HART訊號,轉換成光纖上的訊號,並透過另外一個HRT-227CS模組再把光纖訊號轉回HART訊號,採用成對使用方式透過單膜光纖傳輸介面,來延長HART網路之通訊距離,最長可延長至30公里,內建指撥開關(Dip Switch)可用來設定250 Ω迴路電阻,讓用戶依據HART網路需求彈性運用。此外,泓格科技也提供方便易用的工具軟體(HC_Tool),在無需撰寫任何程式下,即可設定HRT-227CS模組參數,達到快速存取HART設備資訊。
-
此外,HRT-227CS模組有提供HART訊息路由的群組功能,使用者可以設定HART訊息在多個HART網路系統中的訊息流向。
[ 範例 ](1)上方HART網路,其HRT-227CS模組(2個)Group ID均設定為1。
下方HART網路,其HRT-227CS模組(2個)Group ID均設定為2。
(2)將這2組HART網路透過Fiber Switch連接在一起。
(3)HART Master 1只會和HART Network 1通訊(上方HART網路)。
HART Master 2只會和HART Network 2通訊(下方HART網路)。
=> 此2組HART網路並不會互相通訊干擾。 -
特色 :
- 支援HART短幀/長幀封包格式
- 支援HART設備 Burst傳輸模式
- 支援點對點或者多點HART模式
- 支援最多連接15個HART設備
- 支援HART雙主站控制模式
- 提供方便易用的工具軟體 (HC_Tool)
- 支援透過ComPort更新韌體
- 採用單膜光纖與SC形式接頭,光纖資料傳輸符合100 Base-FX標準
- 光纖最長傳輸距離可至30公里
- 內建250Ω迴路電阻 (指撥開關調整)
- 提供光纖斷線檢測機制
- 提供電源/光纖/HART狀態指示燈
- 內建模組看門狗
- 提供鋁軌安裝方式
- 具備相同"群組ID"參數模組,可以互相傳遞HART資料
- 泓格HART 轉換器產品 :模組名稱I-7567
(USB轉HART)I-7570
(串列轉HART)I-7547
(乙太網路轉HART)模組圖片 控制端通訊介面 USBRS-232
RS-422
RS-485EthernetHART通道 114隔離 2500 Vrms2500 Vrms500 Vrms控制端通訊協定 HARTHARTHART支援驅動 Win2K/XP
Win7/8 (32/64bit)NoneNone
(Support VxComm)電源供應方式 USB10 to 30 VDC10 to 30 VDC250Ω迴路電阻 By JumperBy JumperBy Jumper免費軟體工具 HC_ToolHC_ToolHC_Tool -
HRT-227CS CR (NEW) HART轉單模光纖轉換器 (RoHS)
