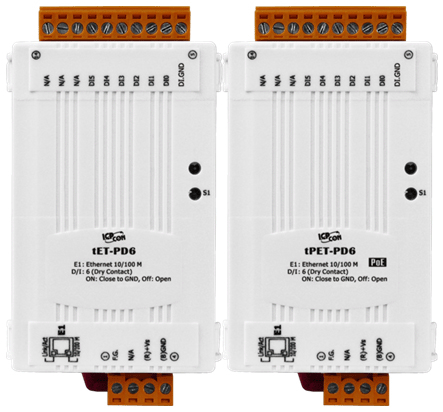

新產品: tET/tPET-PD6
(PoE 供電) 微型6通道數位輸入 (Dry Contact) 模組
-
簡介:
tET/tPET-PD6具有乙太網路和數位I/O監控功能,可透過10/100 M 乙太網路使用Modbus TCP 協定來做遠端控制。而Modbus 是現今連接工業電子設備方式中最普遍且常用的工業標準通信協定。因此讓tET/tPET-PD6模組能夠與HMI, SCADA, PLC及其它軟體系統整合一起使用。

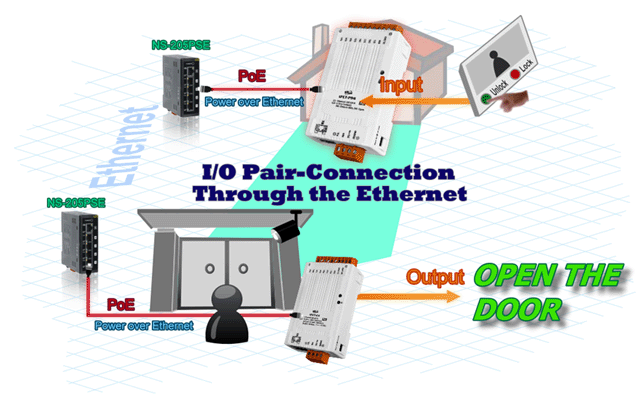

tET/tPET-PD6網路型I/O模組支援了輸入 (D/I)。也支援了I/O pair-connection 功能,透過乙太網路來產生DI和DO的遠距邏輯關連,一但完成設定,模組便可在背景下,使用Modbus/TCP通訊協定,持續地讀取現場的 DI 狀態,並且寫到遠端的 DO 設備。特別適用於連接一些不具有乙太網路功能的數位I/O 設備。
-
內建網頁伺服器
tET/tPET-PD6模組是使用一顆 32-位元的 MCU 來高效的控制網路封包的收送。更內建了 web server 來提供一個直覺式的Web管理界面,允許用戶修改設定,包括DHCP、Static IP、 Gateway、Mask 。
內建雙重看門狗機制
-
擁有內建的雙重看門狗機制(Watchdog) : 1. CPU Watchdog。 2. Host Watchdog 。能夠確保模組在惡劣環境也能持續運作。
CPU Watchdog : 當內建的 firmware 運作異常時,CPU Watchdog 將自動重新啟動CPU。
Host Watchdog: 主要用來監控模組與主機間運作情況。在任一段時間內(watchdog timeout),若模組與主機 (PC或PLC) 之間無實質通訊或發生通訊問題時,模組可以做一些預防機制 (如:將預先設定的 Safe value 輸出等)。
PoE及低功率消耗
tPET系列模組提供了真正符合 IEEE 802.3af 標準 (類別 Class 1) 的 Power over Ethernet (PoE) 功能 ,使用標準第5類乙太網路電纜接受 PoE switch (如:NS-205PSE) 供電。 此外, 也可從DC adapter 來接受供電。 tET/tPET系列模組是專為超低功耗,降低額外電力成本來設計的,特別是在使用了大量的設備服務器的情況下更顯重要。能選擇這種節能設備來降低電力消耗,也是為了維護這個綠色環境來進一分心力。
32-bit Counter 高速計數器
由遠端主機做 polling 計數會有相當大的計數誤差 (通信延遲造成漏計),改由模組提供計數功能則可有效解決此問題。且相較於市面上其它產品多只提供 16-bit 計數器 (計數達 65,535);此模組上的每一個 DI 都能夠做為 32-bit 高速計數器 (最高可以計數到 4,294,967,296 ),更大的計數範圍可適用於更多的應用場合。其次,此模組支援的訊號頻率也高達 3,500 Hz,其值可以表示為特定的情況(如輸入為“ON”)發生的次數,例如:產線計數, 開關切換計數,事件計數... 應用等。
頻率量測
另外,DI 埠還提供了頻率量測的功能,可量測在單位時間(週期)內的 DI 觸發次數,進而換算為此訊號的頻率(Hz)。相較於由遠端主控機 polling 計數再自行換算頻率的方法,由模組直接計頻可以大幅減少通信延遲所造成的時間差,也因而提升了頻率量測的精確度。為了適合更多的應用情況,此模組也另外提供了3種頻率量測模式以及4種移動平均值的算法,可讓使用者自行選擇最適合本身應用的量測方式。此功能可使用於轉速量測,移動速度量測... 應用等。
