首頁 > 最新消息 > 產品資訊 > 2013

新產品: CAN-8823
8 插槽 CANopen 遠端I/O 模組


泓格科技正式發佈新產品8插槽的CANopen I/O模組—CAN-8823。CAN-8823是CAN-8x23系列(CAN-8123 、CAN-8223、 CAN-8423 及CAN-8823)產品， 此系列是專為從端設備設計的CANopen遠端 I/O模組分別是有1、2、4和8個擴充插槽。 除了發佈新產品外，舊有產品的功能也有所提升。新的CAN-8x23系列新支援I-87042W 和 I-87026PW兩個模組。其中 I-87042W 是一個多點的DIO模組，在同一模組上提供了16點的DI 和16點的DO。I-87026PW是一個多功能的I/O模組，它總共包含了有6點AI、 2點AO、 2點DI 和 2點DO。CAN-8x23 的新功能還允許AI通道的最大值與最小值調轉。當AI通道設定完成開始量測，所得到的極限值是AI範圍的最大值或最小值可以依照AI模組的特性來設定。 這個功能可以用來決定當AI迴路斷線時所得到的量測值為何?

CAN-8x23 同時也支援CANopen協議的Save與Load。 Save命令是用來保存目前插在插槽的模組參數。CAN-8x23上電後，保存的配置就會自動執行。 如果插槽上的模組與配置不符，CAN-8x23會透過EMCY 訊息來通知使用者。Load命令則是可以將模組恢復為出廠的設定值。


CAN-8x23還新加入了動態PDO設定的保存。可以透過工具軟體來進行動態PDO的設定。因此，使用者不需再使用CANopen的主端每次開機都要再進行設定。透過這一個新功能，CAN-8823可以提供使用者更強大、更完整的CANopen從端解決方案。

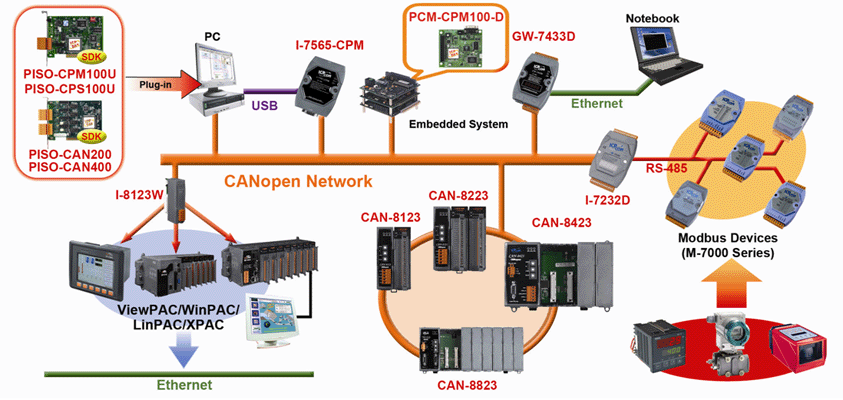

應用架構:


特性：
  • NMT模式: 支援做為NMT僕端
  • 錯誤控制協定: 支援節點守衛協定與心跳事件
  • 節點 ID: 可透過旋鈕來設定節點ID
  • PDO數目: RxPDO和TxPDO各16組
  • PDO 模式: Event-triggered, remotely requested, cyclic and acyclic
  • PDO 映射: 支援可調整的映射方式
  • SDO數目: 1 主站, 0 從站
  • 緊急訊息: 有
  • CANopen 版本: CiA-301 v4.02
  • 裝置描述文件版本: CiA-401 v2.1
  • 可使用工具軟體動態產生EDS檔案
  • 支援鮑率 : 10K、 20K、 50K、 125K、 250K、 500K、 800K 和1M bps
  • LED指示燈: Power LED、RUN LED 和 ERR LED
  • 支援最多8組 I-8000 和I-87K 的系列模組
  • 更新工具軟體到5.0版，可支援動態PDO的設定
  • 支援新的多功能模組I-87042W和I-87026PW


Type

I-8K Series I/O

I-87K Series I/O
Type

I-8K Series I/O

I-87K Series I/O

High Profile

Low Profile

High Profile

Low Profile

High Profile

Low Profile

High Profile

Low Profile

AI module

I-8017HW

I-8017H

I-87005W


DI module

I-8040W

I-8040

I-87040W

I-87040

I-8017HS



I-87013W

I-87013

I-8040PW



I-87040PW







I-87015W



I-8046W



I-87046W







I-87015PW



I-8048W

I-8048

I-87051W

I-87051





I-87016W



I-8051W

I-8051

I-87052W

I-87052





I-87017W

I-87017

I-8052W

I-8052

I-87053W

I-87053





I-87017W-A5



I-8053W

I-8053

I-87053PW







I-87017RW



I-8053PW



I-87053W-A5







I-87017RCW



I-8058W

I-8058

I-87053W-AC1







I-87018W

I-87018





I-87053W-E5







I-87018RW







I-87058W

I-87058





I-87018ZW







I-87059W







I-87019RW











DO module

I-8037W

I-8037

I-87041W

I-87041

AO module

I-8024W

I-8024



I-87022

I-8041W

I-8041

I-87057W

I-87057





I-87024W

I-87024

I-8041AW



I-87064W

I-87064







I-87026

I-8056W

I-8056

I-87065W

I-87065

DI & DO module

I-8042W

I-8042

I-87054W

I-87054

I-8057W

I-8057

I-87066W

I-87066

I-8050W

I-8050

I-87055W

I-87055

I-8060W

I-8060

I-87068W

I-87068

I-8054W

I-8054

I-87063W

I-87063

I-8064W

I-8064

I-87069W

I-87069

I-8055W

I-8055







I-8065





I-8063W

I-8063







I-8066







I-8077





I-8068W

I-8068





Counter module

I-8084W

I-8080





I-8069W

I-8069





PWM module

I-8088W






註: CAN-8823無法使用Low Profile的模組

更多產品請參考以下網址:
http://www.icpdas.com/products/Remote_IO/can_bus/can-8823.htm
http://www.icpdas.com/products/Remote_IO/can_bus/can-8423.htm
http://www.icpdas.com/products/Remote_IO/can_bus/can-8123.htm

更多 I-8k或I-87k模組的資訊，請參考以下網址:
http://www.icpdas.com/products/PAC/i-8000/8000_IO_modules.htm#i8k

關於其他CANopen 主端及從端產品，請參考以下網址:
http://www.icpdas.com/products/Remote_IO/can_bus/can_list.htm#2

關於其他CANopen repeater、 switch 及 hub的資訊，請參考以下網址:
http://www.icpdas.com/products/Remote_IO/can_bus/can_list.htm#1
