| GW-7472 (EtherNet/IP adapter to Modbus RTU master and Modbus TCP client閘道器) v2.0韌體與軟體發佈：Modbus TCP協定支援與諸多新增功能 |
| |
介紹:
泓格科技在2011年推出的GW-7472（EtherNet/IP adapter to Modbus RTU master 閘道器）設備，有助於Modbus RTU和EtherNet/IP網絡之間的數據交換。它讀取Modbus RTU樸端設備的數據，並將這些輸入數據提供給EtherNet/IP scanner設備。
在工業控制應用上，Modbus TCP協定同樣有相當多的優點以及使用者，另外考量產品之功能性與便利性，泓格科技於2012發佈GW-7472 v2.0版韌體與支援軟體，使GW-7472的功能更加完整。
GW-7472 v2.0版韌體以及相關支援軟體，除了原先的功能外，更可同步支援Modbus TCP，並且增加許多新的功能設定與支援，讓GW-7472在使用上更加有彈性且方便。
泓格科技發佈GW-7472 v2.0版韌體與v2.0版支援程式，提供使用者進行GW-7472產品功能的免費升級。更新的內容如下。 |
| |
| V2.0更新: |
- 支援Modbus TCP協定

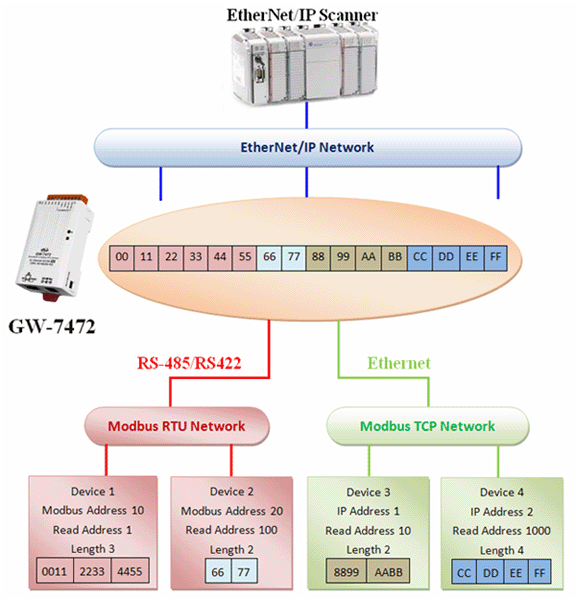

GW-7472可作為Modbus TCP client的角色，最多可同時與設定的十個IP位置的Modbus TCP server進行連線，並且與EtherNet/IP端的設備進行資料交換。Modbus RTU的功能亦可同時運作。
使用者可於GW-7472 Utility設定Modbus TCP request command，同一個ModbusTCP連線可寫入八組command。同時也可於GW-7472 Utility上確認
GW-7472與各個Modbus TCP server的連線狀態。
- 支援Byte Swap功能
Modbus傳輸AO/AI時以「字節」為單位，但對應到EtherNet/IP的設備上時則會分為兩個「位元組」。v2.0版新增Byte Swap功能，使用者將可以自行定義同一個字節的兩個位元組以何種順序(little endian or big endian)對應至EtherNet/IP設備。
使用者可於v2.0的GW-7472 Utility中設定此功能。
- 支援Run mode參數更新
GW-7472 v1.0版中，使用者只能在模組為Init mode時更新模組的資訊，造成操作上的不便利性。GW-7472 v2.0版將可以在Run mode下進行參數的設定與更新。在GW-7472 Utility中進行設定後，模組也會自行重開機以完成參數的更新。
- 支援參數設定檔讀取與寫出
可透過GW-7472 Utility將模組包含IP Address、Modbus Request command等等的設定輸出為文字檔備存，也可經由讀取設定檔重現特定的參數設定。使用者將能更方便的管理使用不同的參數設定。
- 可與Allen-Bradley PLC連線運作
經過測試驗證，可利用Allen-Bradley ControlLogix Logix 5563，透過1756-ENBT ControlLogix EtherNet/IP Module與GW-7472完成連線並且正常運作。
|
| |
| EtherNet/IP特性: |
- EtherNet/IP adapter設備
- 最多支援六個Explicit連線
- 最多支援一個Implicit連線
- 支援的I/O連線方式:
- 傳送及觸發方式: Exclusive-Owner, Cyclic
- 來源端至目的端通訊方式: POINT2POINT
- 目的端至來源端通訊方式POINT2POINT, MULTICAST
- 設備參數設定方式: 使用設定工具
- 網路位址設定方式: 使用DHCP或設定工具
- 最大支援的EtherNet/IP輸入及輸出的資料量: 500 位元組
- 最大支援的Modbus僕端設備對應至EtherNet/IP輸入資料量: 500位元組
- 最大支援的EtherNet/IP輸出資料對應至Modbus僕端設備的資料量: 500位元組
|
| |
| Modbus 特性: |
- Modbus RTU主端與Modbus TCP客戶端設備
- 最多支援30個Modbus RTU命令
- 最多支援同時與10個Modbus TCP伺服器連線，一個伺服器支援8個Modbus TCP命令
- 支援的Modbus功能代碼: 01 hex, 02 hex, 03 hex, 04 hex, 0F hex, 10 hex
- 每個Modbus設備最多支援240位元組資料長度
|
| |
 |
| |
您可以到泓格公司的下列網頁了解更多GW-7472細節.
GW-7472 網頁 http://www.icpdas.com/products/Remote_IO/can_bus/GW-7472.htm
GW-7472 韌體下載 http://ftp.icpdas.com/pub/cd/fieldbus_cd/ethernetip/gateway/gw-7472/firmware/
GW-7472 型錄下載 http://www.icpdas.com/products/Remote_IO/can_bus/datasheet/GW-7472.pdf
EtherNet/IP相關產品網頁 http://www.icpdas.com/products/Remote_IO/can_bus/EtherNet_IP_series.htm |
| |
|
| |
