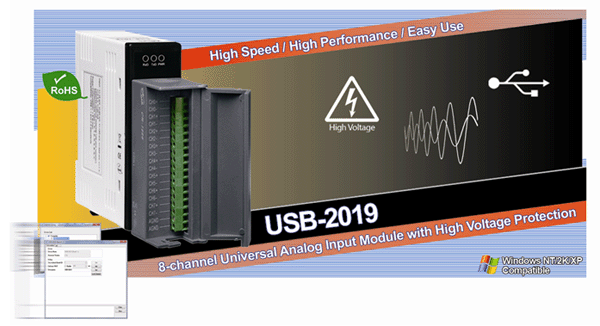

| 泓格新產品上市:
USB-2019 (8通道具高壓保護萬用類比輸入模組) |
 |
| |
與傳統的PC-based板卡相比，需花費許多時間在安裝板卡，且因PC體積龐大不易移動。USB-2019為泓格新推出USB介面資料擷取的解決方案，可以使用標準USB連接各式類比信號設備，由於USB具備隨插即用功能，因此能夠快速地透過本模組擷取資料至電腦上。
USB-2019可連接8通道各種不同類型的類比輸入訊號，每通道可提供240 Vrms過電壓保護功能使通道不受損壞。USB-2019提供各式類比輸入型態，電壓範圍從±15mV到±10V，電流分別具0~20mA、4~20mA以及±20mA範圍可供選擇，同時也提供各種類型熱電偶的裝置J, K, T, E, R, S, B, N, C, L, M以及LDIN43710。它具有自動冷端補償功能使其得到精確的熱電偶測量，以確保每個通道之熱電偶溫度輸出一致性和在工業環境中得到穩定的熱電偶溫度量測，比起早期的設計此模組具有創新硬體設計能確保熱電偶測量更準確。USB-2019當熱電偶和4 ~ 20 mA輸入時另提供每通道斷路檢測功能。此外提供功能強大的Utility工具及SDK函式庫，讓使用者可以快速測試及開發。透過使用USB-2019可更輕易、更快速地應用於大樓自動化、工廠自動化、機械自動化、資料收集和控制、環境監測、實驗室設備和研究...等。 |
| |
 |

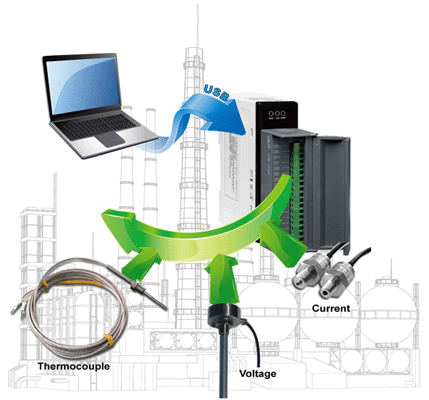

USB-2019應用架構 |
| |
| 特色: |
- 8通道萬用類比輸入
- 獨立通道參數功能設定
- 熱電偶斷線偵測功能
- 高達240 Vrms的過電壓保護
- 寬操作溫度範圍: -25 °C ~ +75 °C
- 符合RoHS標準
- 相容於USB 1.1/2.0 (全速)
- 使用USB電源，不須再額外接電源
- 隨插即用無須驅動程式
- USB纜線防脫落技術
- 支援透過USB更新Firmware
- 提供Utility工具方便使用者快速設定模組及IO測試
- 提供電源/通訊/錯誤的LED指示燈
- 內建雙看門狗(硬體/軟體)機制
- 提供各式SDK (VC/VB/BCB/.NET )
- SDK支援Windows 2000/Windows XP/Windows 7 (32/64 bit)
|
| |

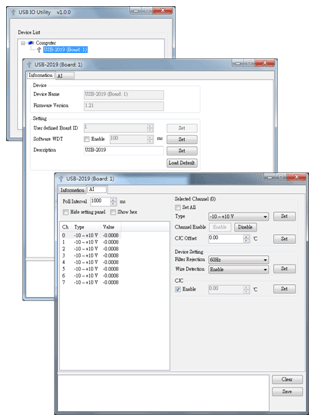

| Utility 特色: |
 |
| |
- 方便地操作模組
- 迅速監控與檢測模組IO狀態
- 完整並精確地透過模組記錄IO資料並存成文字檔供分析
|
| |
| 泓格各種萬用類比輸入產品比較表: |
| Models |
USB-2019 |
M-7019Z |
ET/PET-7019 |
I-87019PW |
| 通訊介面 |
USB FS |
RS-485 |
Ethernet |
RS-485 |
| 輸入通道 |
8 |
10 |
8 |
8 |
| 解析度 |
16 bit |
16 bit |
16 bit |
16 bit |
| 準確度 |
±0.1% FSR |
±0.1% FSR |
±0.1% FSR |
±0.1% FSR |
| 取樣速率 |
10 Sample/Second |
10 Sample/Second |
10 Sample/Second |
10 Sample/Second |
| 零刻度飄移 |
±20μV/°C |
±20μV/°C |
±10μV/°C |
±20μV/°C |
| 滿刻度飄移 |
±25ppm/°C |
±25ppm/°C |
±25ppm/°C |
±25ppm/°C |
| 過壓保護 |
240 Vrms |
240 Vrms |
240 Vrms |
240 Vrms |
| 共模拒斥比 |
86 dB Min. |
86 dB Min. |
86 dB Min. |
86 dB Min. |
| 普模拒斥比 |
100 dB |
100 dB |
100 dB |
100 dB |
| 輸入阻抗 |
Voltage：>400KΩ
Current：Requires Optional External 125Ω Resistor |
Voltage：>400KΩ
Current：125Ω |
Voltage：>1MΩ
Current：125Ω |
Voltage：>400KΩ
Current：125Ω |
| 看門狗 |
1 Hardware
1 Software |
1 Hardware
1 Software |
1 Hardware
1 Software |
1 Hardware
1 Software |
| 電源隔離 |
3000 VDC |
3000 VDC |
3000 VDC |
3000 VDC |
| 功率消耗 |
1.45W Max. |
1.8W Max. |
2.4W Max. |
1.3W Max. |
| 驅動程式 |
Win2K/XP/Win7 |
Win2K/XP/CE/Linux |
Win2K/XP/CE/Linux |
Win2K/XP/CE/Linux |
| 電源供應 |
USB cable |
10~30 VDC |
10~30 VDC
PET Switch (PET) |
10~30 VDC |
|
| |
USB-2019 Datasheet下載: http://www.icpdas.com/root/product/solutions/datasheet/pc_based_io_board/usb_io/USB_2019_datasheet.pdf
更詳細的資訊，請連結到: http://www.icpdas.com/root/product/solutions/pc_based_io_board/usb_io/usb-2019.html |
| |
