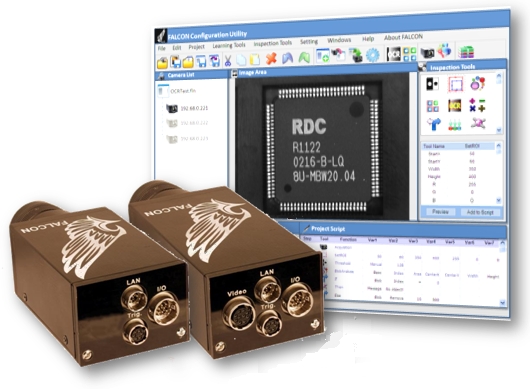

FALCON SF-132/SF-163V
All-in-One 工業級智能攝影機
|
|
 |
|
| |
|
產品簡介
FALCON 是泓格科技新的影像檢測產品,
它具備堅固緊實的外殼設計適合與PAC/PLC搭配使用於機械自動化系統. FALCON SF-1
系列具備極佳的多功一體成型設計結合所有影像處理的元件, 包括:漸進式掃描（Ｐrogressive-scan）高畫質CCD,
強大的DSP處理器, 網路介面，RS-232通訊埠，以及可以接收即使觸發甚至是PLC I/O 的介面。另外，FALCON
SF-163V備配一組標準的SVGA影像輸出介面可以即時監看檢測的狀態影像. FALCON SF-1系列可廣泛應用於各類工業應用，FALCON
系列可以固定執行所有影像處理的動作，並且將檢測結果輸出給PAC/PLC. 有了FALCON 工業級智能攝影機, 誰還需要笨重的IPC!
|
|
| back |
|
|
Features
- 1/3” 漸進式掃描(Progressive-scan) CCD
- TI 400MHz DSP, 3200MIPS
- RS-232 及100Mb Ethernet介面
- 堅固的外部觸發及數位輸出入I/O
- SF-163V支援 SVGA 訊號輸出
- FALCON 影像處理功能設定工具程式
|
|
產品應用
- 半導體製程檢測
- 主背動零件檢測
- 製造品質控制
- 食品飲料檢測
- 顯微鏡及醫療影像
- 生物測定
|
|
| back |
|

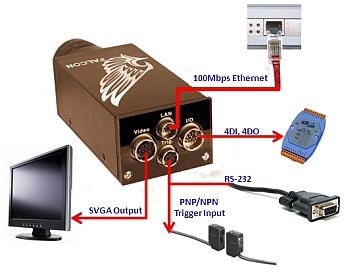

| ● 強大的 I/O 介面 |
|

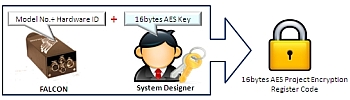

● AES專案加密功能 |
 |
|
 |
|

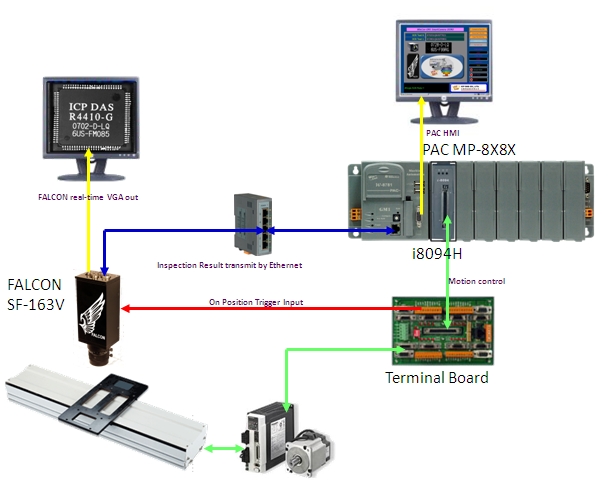

| ● 應用系統架構 |
 |
| back |
|
| 產品規格 |
| |
SF-132 |
SF-163V |
| 感應器尺寸 |
1/3” Sony CCD |
| 感應器畫素尺寸 |
7.4um x 7.4um |
| 解析度 |
640 (H) x 480(V) |
| 取像速度 |
32fps
|
63fps
|
| A/D Converter |
10-bit |
| DSP 處理器 |
TI 400MHz DSP, 3200MIPS |
| SDRAM |
32MB |
| 快閃記憶體 |
4MB |
| 影像輸出 |
Via Ethernet
|
SVGA (800 x 600) VESA standard, 12-pin Female
|
| 網路介面 |
100Mb/s Ethernet x 1
|
| 通訊埠介面 |
RS-232 支援最大通訊速度為115.200 baud rate |
| 數位 I/O |
4 inputs / 4 outputs optically decoupled 24V, outputs 4 x 400mA
|
| 供電 |
DC 24V, max. 300mA |
| 介面連接 |
LAN (6-pin Male)
Trig. (Trigger/RS232 via 6-pin Female)
I/O (DC IN, PLC via 12-pin Male) |
| 儲存環境 |
溫度: -20℃ to 60℃
最大溼度: 90%, 非凝結狀態 |
| 操作環境 |
溫度: 0℃ to 50℃ (housing temperature)
最大溼度: 80%, 非凝結狀態 |
| 產品尺寸 |
90mm x 50mm x 35mm, 約. 250g
|
120mm x 50mm x 35mm, 約 350g
|
| 安規認證 |
CE |
|
|
| back |
|
| Ordering Information |
| 型號 |
產品說明 |
| SF-132 |
FALCON SF-132 All-in-One Smart Camera |
| SF-163V |
FALCON SF-163V All-in-One Smart Camera |
|
| back |
|
| Optional Accessories |
| Model No. |
Picture |
Description |

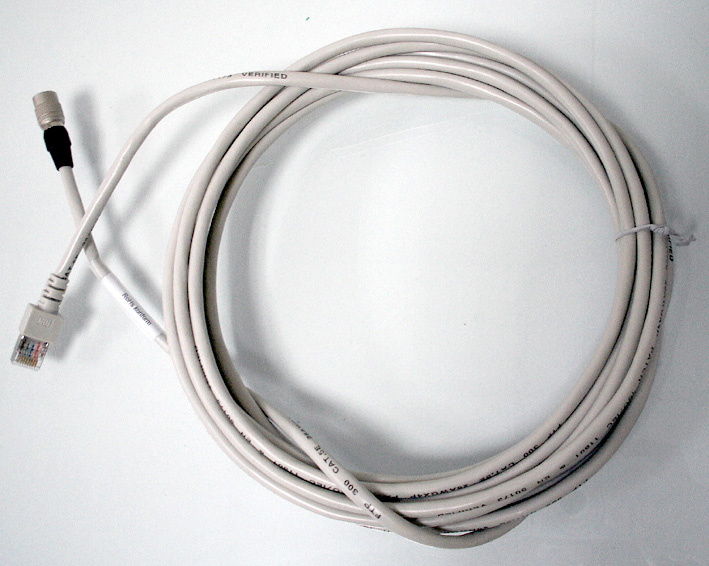

| CA-SF1LAN |
 |
FALCON series LAN cable |

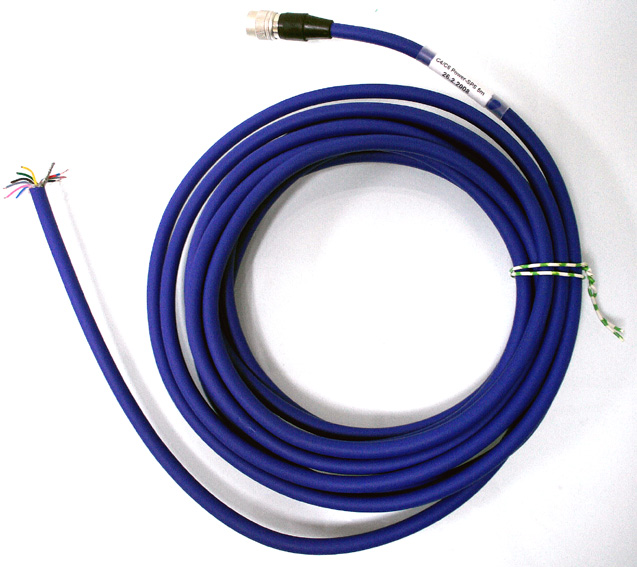

| CA-SF1COM |
 |
FALCON series RS-232 serial I/O port cable |

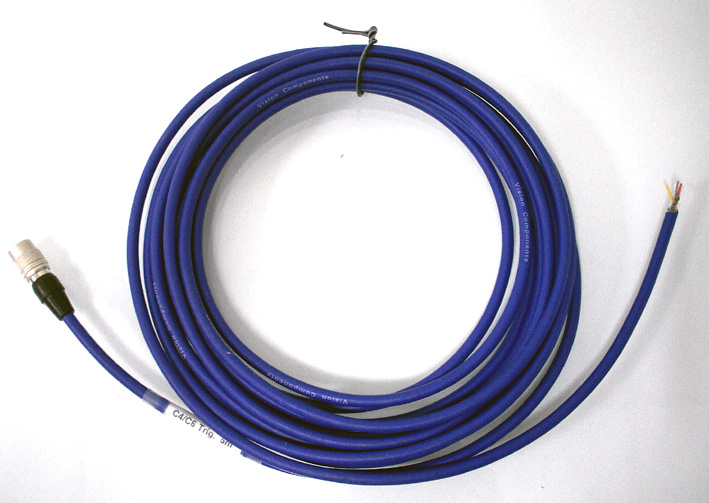

| CA-SF1TRIG |
 |
FALCON series Power and Trigger cable |

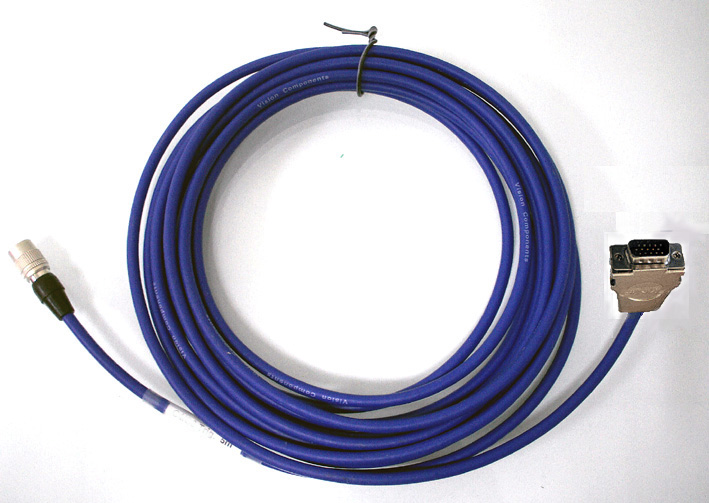

| CA-SF1VGA |
 |
FALCON SF-163V SVGA output cable |
|
